Почему скрипит педаль сцепления на гранте как исправить

Чтобы снять педаль сцепления на автомобиле Лада Гранта необходимо выполнить следующие действия:

1. Зафиксировать машину на ровной площадке, выжать рычаг стояночного тормоза, установить противооткатные башмаки на задний ряд колес.
2. Ключом на «14» выкручиваем три болта, отсоединяем вал рулевого управления (салон машины, у основы).
3. Выкручиваем пластиковый фиксатор с поводка троса сцепления.

1. Снимаем защитную скобу, извлекаем палец вакуумного усилителя педали тормоза.

1. Отсоединяем колодку с проводами от приборной панели с датчиками на кронштейне.
2. Ключом на «13» выкручиваем четыре гайки, снимаем вакуумный усилитель тормозов.
3. Ключом на «13» отвинчиваем пять гаек, снимаем кронштейн педали сцепления и тормоза в сборе.

После проведения дефектовки, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Признаки неисправности, диагностика, способы устранения

Причина скрипа педали сцепления на Ладе Гранте

Конструкция сцепления на автомобиле Лада Гранта отлична от предыдущих моделей ВАЗа. Активация привода вала осуществляется тросом с автоматическим натяжителем.

Если с завода настройка была выполнена корректно, то владельцу нет нужды повторно регулировать компенсатор натяжения. На практике все далеко не так, проблемы случаются. Особенно на этапе прохождения первого и второго технических осмотров.

Этап №1 Регулировка педали сцепления Лады Гранты

Появление сторонних шумов, скрипов свидетельствует о необходимости профилактики, дефектовки элементов сцепления. Первым делом проверяем зазор на вилке привода.

В моторном отсеке демонтируем пластиковый кожух воздушного элемента, снимаем патрубки. Штангенциркулем замеряем величину зазора между пластмассовым барашком и вилкой. Заводской стандарт — 27 мм, превышение, уменьшение длины недопустимо. Корректируем зазор путем выкручивания гайки (ключ на «10»).

Этап №2 Смазывание элементов

Смазыванием подвижные элементы педального узла, в том числе, храповик компенсатора, втулку педали сцепления, оболочку троса.

Для упрощения процесса смазки используем тавотницу, медицинский шприц наполняем трансмиссионным маслом, наносим на поверхность.

Иногда скрип доносится со стороны моторного отсека. Причина в поводке наконечника. Для устранения скрипа наносим масло на участок контакта гайки с вилкой привода.

Этап №3 Недостаточное количество смазки

В редких случаях причина скрипа в отсутствие смазки на первичном валу коробки передач. Устраняется дефект путем нанесения графитной смазки на поверхность вала. Предварительно снимаем резиновую втулку, распыляем смазку при помощи аэрозольного баллончика.

Какой должен быть ход педали сцепления Лады Гранты

Свободный ход педали сцепления на Ладе Гранте составляет 146 мм — это заводской «замер» расстояния от основы кузова к тыльной части педали (лягушки). Изготовитель допускает люфт хода в 2.0 мм.

Если вышеуказанное расстояние не соответствует стандарту, проводим следующие действия по регулировке:

1. В моторном отсеке оттягиваем наконечник троса до упора вперед. Штангенциркулем замеряем фактическое расстояние от пластиковой гайки к вилке привода. Заводской стандарт 27 мм.
2. Проводим регулировку, корректировку по мере необходимости (ключ на «10»).
3. 2-3 раза прокачиваем педаль, проводим повторные замеры.
4. В салоне автомобиля замеряем ход педали, он должен быть равным 146 мм.

При увеличенном/уменьшенном ходе педали, трос сцепления подлежит замене новым. Для устранения свободного хода используйте ремкомплект педали сцепления Лады Гранты.

В состав входят:

• втулки нажимные;
• пластиковый компенсатор;
• пружина.

Почему щелкает педаль сцепления на Ладе Гранте

Нередко владельцы новой Лады Граны сетуют на щелканье узла сцепления. В большинстве случаев причина кроется в недостаточном количестве смазки тросика привода.

Самостоятельно смазать трос не сложно. Процедура смазывания описана выше, прочтите дополнительно в случае возникновения необходимости ремонта.

Иногда причина щелканья кроется в неисправном датчике (выключатель педали сцепления), расположенном с тыльной стороны. Для демонтажа с последующей заменой необходимо:

1. Снять колодку с проводами, следующую от приборной панели.
2. Выкрутить два саморезы, фиксирующие основу платы к педали, заменить деталь.
3. Собрать в обратной последовательности.

Водителю на заметку!!! Датчик положения педали не подлежит ремонту, возможна только замена новым при выходе из строя.

Другие неисправности, такие как болтание педали, тугость хода, провал также связаны с растяжением троса, расслоением волокна, повреждением обмотки, изношенностью шарниров.

Обзор цен производителей

*цены актуальны состоянием на 29.10.2018 года.

Рекомендации по выбору деталей и комплектующих

Преобладающее большинство запчастей на Ладу Гранту – отечественного производства. Зарубежные аналоги не пользуются спросом ввиду дороговизны. В сравнении с «нашей» продукцией, импорт дороже на 10 – 15 %. Качество изготовления на одном и том же уровне.

При покупке запчастей и комплектующих всегда отдавайте предпочтение качественным, оригинальным деталям. Сверяйте соответствие каталожных артикулов с фактическими данными, указанными в инструкции по эксплуатации техническим средством.

При отсутствии опыта в обслуживании автомобиля, обращайтесь за квалифицированной помощью к специалистам СТО.

Список интернет-магазинов, реализовывающих детали (регион Москва, СПБ, Киев)

Схема и принцип работы сцепления на Ладе Гранте

В процессе систематической эксплуатации технического средства фрикционные накладки ведомого диска изнашиваются, в результате чего вилка сцепления перемещается вперед. Запас свободного хода троса увеличивается. Для автоматической натяжки троса предустановлен компенсатор длины.

Прижимная пружина, установленная в пластиковый корпус компенсатора, автоматически подтягивает трос, исключая свободный ход педали.

Для поддержания исправного состояния сцепления периодически смазывайте механизм качения педали, трос, рычаг привода вала. Лучше всего использовать графитную смазку, трансмиссионное масло.

Кто из автовладельцев знаком с принципом работы сцепления на ВАЗ 2109, 21099, 2108, тот не испытает трудности с Грантой.

Отзывы

Вывод

Ресурс эксплуатации сцепления составляет 100 000 км. Такие данные указывает изготовитель в руководстве.

Фактический срок 75 – 80 тыс. км. При условии умеренного стиля вождения, бережного отношения к автомобилю ресурс увеличивается на 10-15%.

При выборе комплектующих отдавайте предпочтение оригинальным деталям с заводскими каталожными артикулами. Ремонты проводите самостоятельно, так как конструкция механизма сцепления проста, а принцип работы интуитивно понятен.

Приветствую всех. Каждому поди известно это, а кому нет, тот счастливчик. до поры до времени. вот и мне достало слушать эти скрипы всей этой конструкции! И когда нажимаешь и когда отпускаешь! ААаа. взрыв мозга! А если еще едет пассажир, девушка или две девушки, стыдно втройне)) за себя и за них.) Короче, проблему можно решить двумя способами.
1. Кто то подкладывает под тросик, под педалью, что либо, пробку от шампанского, или кусок шланга. но он проминается, так что лучше пробку.
Подкладывать лучше снизу, где отверстие в кузове, чтобы угол был 90. Или сразу две пробки.

А то вся конструкция эта педальная, будь она проклята, кто её создал, эти «конструкторы» Автовазовские, уже от икоты поди заикались и отикотились. сыкотились) она шатается, когда нажимаешь на педаль, прогибается. У меня скрипит именно она! металл где то отошел, хотя шатал, такого не увидел, сварка на месте, болт жестко.
2. Можно упереть болт определённой длинны в кузов, сперва замерив длину нужную. где то около 4 см.всунув в конструкцию под тросом, там есть отверстие, как специально для этих целей)) зажав его с другой стороны гайкой. и все дела, теперь ничего не шевелится.)

но у самого троса есть клипса, она то и щёлкает из-за нагрузки, через пол года после того как вы поставили новый трос. У меня так было… хотя сперва подложил камень, вместо пробки, он выпал и шума не было. Но стал снова подкладывать и он появился и уже не уходил.

Ну тут я и психанул и взял в руки кувалду, решив всё переделать в конец. а то не дай что, сломается металл и ты без сцепы в самый ответственный момент. Пробка потом уже не помогла. Трос лучше смазать, чем глубже, тем лучше с обоих сторон. той же всё водооттакивающей смазкой равенол.

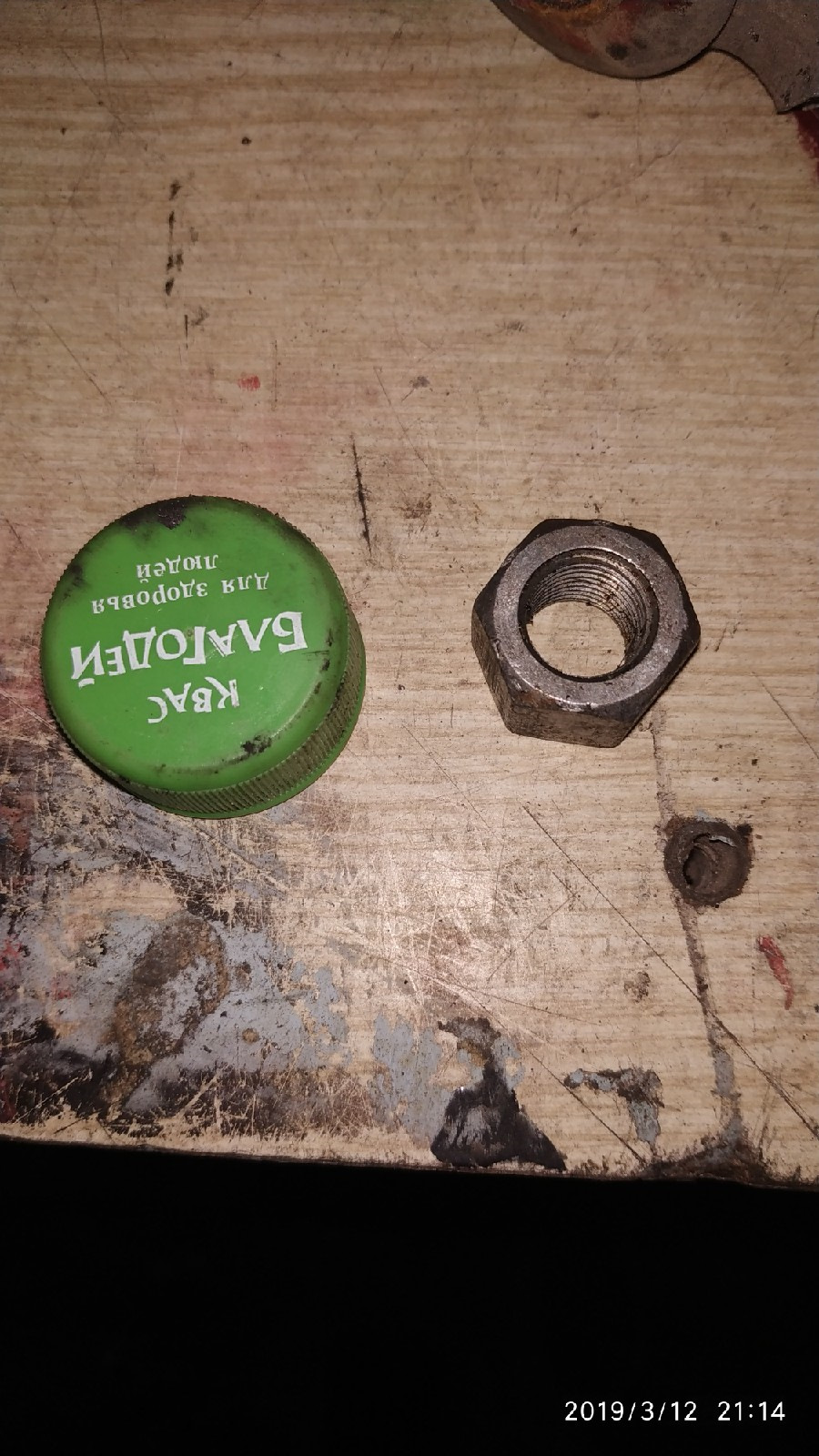

3. Разбиваем кувалдой эту пластмассу на конце троса, вынимаем клипсу, пружину оставляем с черной херрнёй, она служит амортизатором. И привариваем гайку на 17 вроде, прежде её укоротив по ширине до 0.8см где то. по месту посмортеть можно.

13 может не влезть. короче той, что крутим шаровые, наконечники. ненужную сорванную можно взять. Что я и сделал. делов с час, а счастья потом полные трусселя)) теперь вообще без скрипов и щелчков! так что всем советую, если не поможет первый и второй метод, то всегда можно переделать, главное хорошо приварить.
Бобышка на лапке сцепления при такой варке гайки, находится по середине резьбы. Всем удачи и не скрипите)

Многие автолюбители после первых 200км. начинают замечать, что педаль сцепления Lada Granta начинает скрипеть или щелкает. Сначала были подозрения на брак корзины сцепления, но как оказалось не все так страшно. В этой статье рассмотрим основные причины и решения этого недуга.

Почему педаль сцепления ВАЗ 2190 щелкает

Итак, на Лада Гранта привод выключения сцепления тросовый, беззазорный, снабжен механизмом храпового типа, предназначенным для компенсации изменения длины привода во время эксплуатации при износе накладок ведомого диска. Другими словами регулировка привода в эксплуатации не требуется.

Данный механизм автоматического натяжения троса имеет микровыключатель, похожий на тот, который установлен в компьютерных мышках, отсюда и щелчки. Как правило, решение проблемы заключается в регулировке троса сцепления.

Почему скрипит педаль сцепления Lada Granta

Причин скрипов педали сцепления может быть несколько, поэтому сначала нужно проследить источник скрипов. Если они исходят от педалей, тогда причина может быть в пластиковой втулке педали, которая при нажатии на педаль сцепления нажимает на микропереключатель, там есть место, где она трёт об кронштейн.

Если скрипы идут со стороны мотора, тогда это может скрипеть поводок наконечника, нужно смазать место контакта пластиковой гайки тросика и вилки сцепления.

Другая причина скрипов педали сцепления может быть в отсутствии смазки на первичном валу в коробке, там где ходит прижимной подшипник, на который нажимает вилка сцепления, а он в свою очередь прижимает диск сцепления. Чтобы решить проблему потребуется графитовая смазка в баллончике. Чтобы удобно было работать, можно загнать машину на яму и снять защиту двигателя. Либо снять воздушный фильтр и попробовать подлезть сверху. Снимаем пыльник с рычага вилки сцепления, просовываем трубочку баллончика смазки внутрь и брызгаем там все.

Еще причина скрипов может быть в самом тросике сцепления, можно попробовать смазать его с помощью той же смазки и тонкой трубочки, либо заменить тросик на новый. Если ничего не помогает, тогда попробуйте обратится со своей проблемой к официальному дилеру, не редко для решения проблемы они снимают КПП Гранты.

Источник фото:

• Бортовой журнал viruslab

О педали сцеплении на Лада Гранта

  Такой узел на любом автомобиле представляет собой элемент трансмиссии, с помощью которого при нажатии педали прерывается передача крутящего момента от двигателя на коробку передач, а далее на ведущие колёса. С его помощью имеется возможность для плавного трогания с места после стоянки автомобиля, или переключения передач во время движения. На автомобиле Лада Гранта сцепление установлено от её предшественницы, Лада Калина.

  Этот узел трансмиссии имеет традиционную, беззазорную классическую схему. Это говорит о том, что зазора между нажимной пружиной и подшипником, который выключает сцепление, нет. Его привод посредством нажатия педали осуществляется с помощью троса. Этот узел состоит из маховика, на котором закрепляют корзину. Она обеспечивает постоянный поджим нажимного диска для передачи крутящего момента от двигателя. Этот узел, как и все механизмы, иногда требует регулировок и ремонтов. Поговорим о том, как выполняется регулировка, более подробно.

Регулировочные работы

  На этом автомобиле привод осуществляется с помощью троса, который имеет систему автоматического натяжения, или как его ещё называют, компенсатор износа. Если всё сделано и регулировка выполнена правильно, то владельцу автомобиля в процессе эксплуатации нет нужды для регулировок зазоров и заниматься подстройками для педали его выключения.

Как бы то ни было, но проблемы всё-таки иногда случаются. Этому способствуют самые разные причины. В работе могут появиться различные шумы, сцепление щёлкает, педаль скрипит. Могут быть и другие непривычные проявления во время движения на Ладе Гранта.

  Правильным зазором считается тот случай, когда его величина между вилкой включения и барашком составляет 27 миллиметров.

  После этого следует обязательная смазка всех элементов в педальном узле. При этом нельзя забывать о пластике храповика компенсатора, втулки сцепления, оболочки троса его привода.

Когда выполнена такая регулировка, обычно больше не щёлкает в приводе, а педаль не издает противных звуков.

  Иногда скрип может издаваться со стороны моторного отсека автомобиля. Его источником может быть поводок наконечника. Для устранения этого скрипа достаточно смазать место контакта пластиковой гайки и вилки выключения сцепления.

  В некоторых случаях причиной скрипов со стороны моторного отсека, может быть отсутствие смазки на первичном валу коробки передач. В таких случаях выручает графитовая смазка в баллончике. Для устранения этой неисправности снимают защиту двигателя и смазывают трущиеся части.

  Когда источником посторонних шумов выступает трос привода выключения сцепления, его тоже необходимо попробовать смазать графитовой смазкой. Вставляют трубочку баллончика между тросом и кожухом и пробуют смазывать. В случаях, когда это не помогает, меняют трос привода.

Если после проведения всех регулировочных работ со стороны сцепления по-прежнему, слышны посторонние звуки, там что-то щёлкает, а педаль скрипит. Тогда необходимо обратиться в автосервис для более полной проверки этого узла.

Работы по замене сцепления

  Проверяют износ фрикционных накладок нажимного диска. При износе превышающим допустимый, его меняют новым.

Установку на маховик проводят в обратном порядке.

Доброго вам дня, дорогие друзья. Сегодня мы поговорим о том, как удалить посторонние звуки (хрусты, скрипы, трески) при работе с педалью сцепления Лада Гранта.

Механика вообще «больная» тема для отечественного автомобиля производства ВАЗ. Делая в целом надежные и неприхотливые коробки сборщики иногда допускают ошибки: не правильно выставляют педали сцепления, жалеют смазки на рабочие элементы механизмов, нарушают технологические процессы.

Как итог потребитель вынужден сталкиваться с посторонними шумами при работе с педалью сцепления и коробкой в целом. Сегодня я расскажу вам, что делать если хрустит педаль сцепления или издает другие неприятные звуки.

Как убрать посторонние звуки от педали сцепления на Лада Гранта?

Как всем известно схема привода троса сцепления на Лада Гранта оснащена автоматическим натяжителем (компенсатором износа) троса сцепления.

По задумке конструкторов такая схема упрощает эксплуатацию автомобиля, владельцу больше не требуется самостоятельно регулировать зазор на вилке сцепления и заниматься подстройкой педали сцепления. Но тем не менее, проблемы все-таки встречаются: сцепление щелкает или скрипит при нажатии. Чаще всего виноваты сборщики, которые не верно выставляют рабочий зазор на вилке сцепления и жалеют смазки при сборке. В итоге мы получаем посторонние шумы при работе с педалью.

Для того, чтобы разобраться с проблемой нужно провести комплекс не сложных мер. Для начала нам необходимо отрегулировать зазор на вилке сцепления. Сделать это можно как с учетом снятия корпуса воздушного фильтра, так и без.

Если вы приняли решение снять корпус фильтра, то вам необходимо: снять патрубок холодного забора воздуха и патрубок подвода воздуха в ресивер, снять проводку с датчика массового расхода воздуха, отсоединить жгуты проводки, которые закреплены на корпусе и освободив из резиновых упоров удалить корпус из подкапотного пространства.

Чтобы выставить зазор на вилке сцепления, нужно потянуть трос сцепления до упора по ходу движения авто, и путем отворачивания и заворачивания пластикового барашка выставить зазор в 27 миллиметров между барашком и вилкой сцепления.

После того, как мы выставили гарантировано рабочий зазор на вилке, нам необходимо смазать элементы в педальном узле. Для работы подойдет WD-40. Нам необходимо подать смазку на втулку сцепления и пластиковый храповик компенсации износа. Так же, при необходимости, можно подать смазку на оболочку троса сцепления.

Выполнив этот не хитрый ряд действий вы гарантировано избавитесь от шумов при работе с педалью сцепления и выставите механизм на оптимальный уровень работы. Если шумы при нажатии на педаль остались, советую обратиться в официальный сервис, поскольку наличие таковых после всех необходимых работ может быть сигналом о неисправности, которая потребует замены троса или педального узла.

Видео с демонстрацией как убрать скрип, треск, шум и скрежет при нажатии на педаль сцепления Лада Гранта
