Toyota Corolla Е150 выпускалась в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году и поставлялась по всему миру. За это время модель прошла рестайлинг. В некоторых регионах известна под названием Corolla Axio (Тойота Аксио) и Corolla Altis. В данном материале мы покажем расположение электронных блоков управления, подробно опишем предохранителей и реле Тойота Королла в 150 кузове с местами расположения блоков, их схемами и фото примерами исполнения исполнения. Выделим предохранитель прикуривателя.

Toyota corolla 150

Количество элементов в блоках и их назначение может отличатся от представленного. Сверяйте описание со своими схемами на защитной крышке блока.

Содержание

  • 1 Блоки в салоне
    • 1.1 Схема расположения
    • 1.2 Блок предохранителей
      • 1.2.1 Верхний отдел блока
    • 1.3 Блок реле №1
    • 1.4 Блок реле №2
  • 2 Блоки под капотом
    • 2.1 Схема расположения
    • 2.2 Основной блок предохранителей и реле
      • 2.2.1 Вариант 1
      • 2.2.2 Вариант 2
    • 2.3 Дополнительный блок реле

Блоки в салоне

Схема расположения

Общая схема расположения блоков в салоне Королла 150

Схема расположения блоков в салоне

Описание

  1. Блок управления кондиционером
  2. Блок предохранителей / Блок управления электрооборудованием кузова
  3. LHD: Блок управления корректором фар
  4. Блок управления блокировкой руля
  5. Блок управления усилителем рулевого управления
  6. Усилитель транспондера ключа
  7. Блок реле №1
  8. Блок реле №2
  9. Распределительный блок
  10. Распределительный блок
  11. Реле стеклоочистителя
  12. LHD: Блок управления коробкой передач (Multi-mode)
  13. Блок управления двигателем и коробкой передач
  14. Блок управления системой старт-стоп
  15. Блок управления интерфейсом мультимедиа
  16. LHD: Блок управления блокировкой селектора коробки передач
  17. Блок управления подушками безопасности
  18. RHD: Реле указателей поворота

Блок предохранителей

Он находится в салоне под панелью с левой стороны.

Правый руль

Доступ правый руль

Левый руль

Доступ левый руль

Для доступа надо нажать на фиксатор крышки.

Пример назначения с крышки

Схема с крышки блока в салоне

Фото – схема

СХема блока в салоне королла 150

Описание

1 7,5А AM1 – Система запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: “CIG”, “ACC”
2 15А FR FOG – Передний противотуманный свет
3  –
4 25А ACC-B – Предохранители: “CIG”, “ACC”
5 25А DOOR – Центральный замок
6  –
7 10А STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блок управления электрооборудованием кузова, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, блок управления коробкой передач
8 7,5A OBD – Диагностический разъем
9 10A ECU-IG NO.2 – Лампы заднего хода, система зарядки, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке
10 10A ECU-IG NO.1 – без системы старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска
11 15A WASHER – Омыватель стекла
12  –
13 25A WIPER – Стеклоочиститель, датчик дождя
14 10A HTR-IG – Кондиционер, обогрев заднего стекла, вспомогательный отопитель
15 15A SEAT HTR – Подогрев сидений
16 10A TAIL – Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, подсветка панели приборов
17 7,5A PANEL – Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова
18 10A ECU-IG NO.1 – с системой старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска, система старт-стоп
19 20A FR DOOR – Стекло подъёмники
20 20A RL DOOR – Стекло подъёмники
21 20A RR DOOR – Стекло подъёмники
22 20A SUNROOF – Люк
23 15А CIG – Прикуриватель
24 7,5A ACC – Зеркала с электроприводом, аудио система, навигация, блокировка селектора коробки передач, блок управления электрооборудованием кузова, интеллектуальная система входа и запуска, система старт-стоп
25
26 10A MIR HTR – Обогрев зеркал, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
27
28
29 7,5A RR FOG – Задний противотуманный свет
30 7,5A IGN – Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп
31 7,5A METER – Комбинация приборов, система старт-стоп

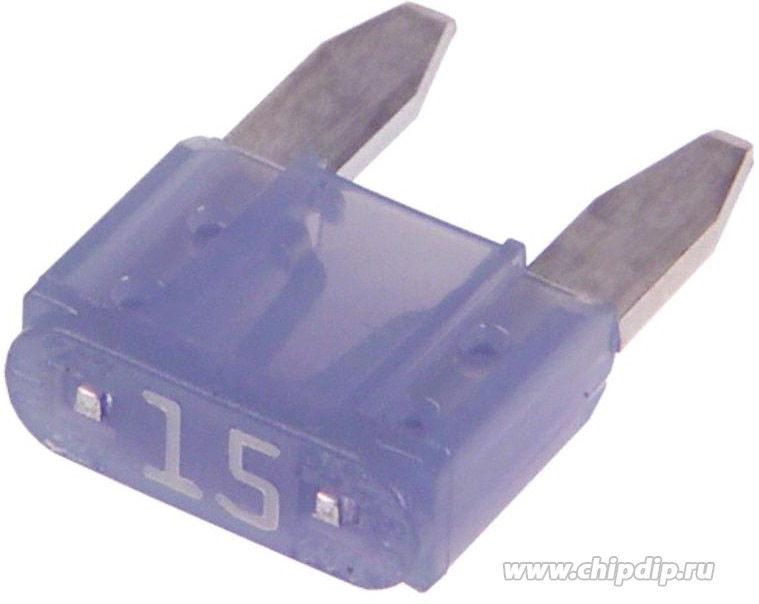

За прикуриватель отвечает предохранитель номер 23 на 15А обозначенный как CIG.

Верхний отдел блока

Для доступа к нему надо убрать защиту панели для моделей с левым рулём.

Доступ к верхнему отделу

Либо бардачок, для моделей с правым расположением руля.

Доступ к верхнему отделу 2

Схема

Схема верхнего отдела

Обозначение

F1 30А Блок ЭБУ оборудования кузова / Электрика окон
F2 30/40А Питание реле-прерыватель указателей поворота / Обогрев заднего стекла, предохранитель: “MIR HTR”
F3 30А Подогрев сидений
R1 Реле – прерыватель указателей поворота
R2 Реле отопителя
R3 Реле «IG1» – система зажигания

Блок реле №1

Блоки с реле в салоне

Схема

блок реле в салоне королла 150

Назначение

R1 Стартер (ST)
R2 Задний противотуманный свет (RR FOG)
R3 Вспомогательное реле (ACC)
R4 Вспомогательное реле (ACC CUT)

Блок реле №2

Схема

блок реле в салоне королла 150

Расшифровка

R1 Передний противотуманный свет (FR FOG)
R2 Стартер (ST CUT)
R3 Панель (PANEL)
R4 Резерв

Блоки под капотом

Схема расположения

Общая схема расположения блоков под капотом

Расположение блоков под капотом королла 150

Описание

  1. Блок управления двигателем
  2. Основной блок предохранителей и реле
  3. Реле свечей накала
  4. Блок управления вентилятором системы охлаждения
  5. LHD: Реле очистителей фар
  6. Блок управления форсунками (EDU)
  7. Блок реле
  8. Бензин: Блок управления тормозной системой
  9. Дизель: Блок управления тормозной системой

Основной блок предохранителей и реле

Устанавливается в левой части под копотного пространства.

Вариант 1

Схема

Блок под капотом Вариант 1

Назначение

F1 30А H-LP CLN – Омыватель фар
F2 45А RDI FAN – Вентилятор системы охлаждения
F3 30А ABS NO.3 – ABS и VSC
F4 50А ABS NO.1 – ABS и VSC
F5 50А HTR – Кондиционер
F6 10А ECU-B2 – Роботизированная коробка передач, кондиционер, система Smart Entry
F7 10А ECU-B – Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников
F8 15А RAD NO.1 – Аудиосистема
F9 10А DOME – Освещение салона, освещение багажника, система Smart Entry
F10 20А STRG LOCK – Система блокировки рулевого управления
F11 30А AM2 – Система пуска двигателя, система Smart Entry, система впрыска
F12 10А ETCS – Система управления дроссельной заслонкой
F13 10А TURN-HAZ – Указатели поворота и аварийная сигнализация
F14 7,5А ALT-S – Система зарядки АКБ
F15 7,5А AM2 NO.2 – Блок управления электро оборудованием
F16 50А H-LP MAIN – Головные фары
F17 50А P/I – Система впрыска топлива
F18 80А GLOW – Система предпускового подогрева двигателя (для дизелей)
F19 60А EPS – Электро усилитель рулевого управления
F20 120А ALT – Система зарядки АКБ
F21 15А IG2 – Система впрыска топлива, система Smart Entry
F22 10А HORN – Звуковой сигнал
F23 20А EFI MAIN – Система впрыска топлива
F24 Резерв
F25 Резерв
F26 Резерв
F27 50А AMT – Роботизированная коробка передач
F28 30А HTR SUB NO.3 – Кондиционер
F29 30А HTR SUB NO.2 – Кондиционер
F30 30А HTR SUB NO.1 – Кондиционер
F31 10А H-LP LH LO – Правая фара (ближний свет)
F32 10А H-LP RH LO – Левая фара (ближний свет)
F33 10А H-LP LH HI – Правая фара (дальний свет)
F34 10А H-LP RH HI – Левая фара (дальний свет)
F35 10А EFI NO.1 – Система впрыска
F36 10А EFI NO.2 – Система впрыска
F37 7,5А IG2 NO.2 – Система пуска, система Smart Entry
38 FR DEICER – Реле вентилятора система охлаждения
39 IGT/INJ – Реле переключателя света фар
40 AMT – Реле роботизированной коробки передач
41 H-LP – Реле фар

Вариант 2

 Пример схемы с крышки блока

Пример схемы с крышки блока

Схема

Блок под капотом Вариант 2 схема

Обозначение

1 30A CDS FAN – Электрический вентилятор (ы) охлаждения
2 40A RDI FAN – Электрический вентилятор (ы) охлаждения
3 30A ABS NO. 3 – Анти блокировочная тормозная система, система контроля устойчивости автомобиля
4 50A ABS NO. 1 – Анти блокировочная тормозная система, система контроля устойчивости автомобиля
5 50A HTR – Система кондиционирования воздуха
6 120А ALT – Система зарядки, RDI FAN, CDS FAN, ABS NO. 1, АБС НЕТ. 3, HTR, ПОД НОМЕР HTR. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, дворник, шайба, ECU-IG NO. 1, AM1, ДВЕРЬ, СТОП, ПЕРЕДНЯЯ ДВЕРЬ, ПИТАНИЕ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, ACC-B, FR FOG, DEF, MIR HTR, ЗАДНЯЯ ЧАСТЬ, ПАНЕЛЬ
7 60А EPS – Электро усилитель руля
8 80А GLOW  – Свечи
9 50А P/I – EFI MAIN, HORN, IG2
10 50А H-LP MAIN – Фары
11 10А EFI NO. 2 – Система контроля выбросов
12 10А EFI NO. 1 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
13 10А H-LP RH HI – Правая фара (дальний свет)
14 10А H-LP LH HI – Левая фара (дальний свет)
15 10А H-LP RH LO – Правая фара (ближний свет)
16 10А H-LP LH LO – Левая фара (ближний свет)
17 10А ETCS – Электронная система управления дроссельной заслонкой
18 10А TURN-HAZ – Указатели поворота, аварийные мигалки
19 7,5А ALT-S – Система зарядки
20 7,5А AM2 NO. 2 – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска
21 30А AM2 – Система запуска
22 20А STRG LOCK – Система блокировки рулевого управления
23 7,5А IG2 NO.2 – Система запуска
24 10А ECU-B2 – Система кондиционирования воздуха
25 10А ECU-B – Главный ЭБУ корпуса, датчик и измерители
26 15А RAD NO. 1 – Аудио система
27 10А DOME – Освещение багажника, система смарт-ключей
28 30А AMP – Аудио система
29 10А MAYDAY
30 10А SPARE – Запасной предохранитель
31 30А SPARE – Запасной предохранитель
32 20А SPARE – Запасной предохранитель
33 20А EFI MAIN – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO. 1, EFI NO. 2
34 10А HORN -Сигнал
35 15А IG2 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, IGN, METER
36 7,5А ST – Стартер
37 30А HTR SUB NO. 1 – Нагреватель PTC
38 30А HTR SUB NO. 3 – Нагреватель PTC
39 15А PWR OUTLET/ INVERTER or PWR OUTLET – Розетка, прикуриватель

Дополнительный блок реле

Схема

доп блок реле под капотом

Расшифровка

R2 Вспомогательный отопитель (HTR SUB NO.1)
R3 Вспомогательный отопитель (HTR SUB NO.3)
R4 Вспомогательный отопитель (HTR SUB NO.2)

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

На этом всё. Если остались вопросы или знаете что добавить – пишите в комментарии…

Предохранители и реле Toyota Corolla (Е150), 2006 — 2013

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Рассмотрены схемы Тойота Королла (E150) 10-го поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

В салоне

Общая схема электрики в салоне
1. Блок управления кондиционером;
2. Блок предохранителей / Блок управления электрооборудованием кузова;
3. Левый руль: Блок управления корректором фар;
4. Блок управления блокировкой руля;
5. Блок управления усилителем рулевого управления;
6. Усилитель транспондера ключа;
7. Блок реле №1;
8. Блок реле №2;
9. Распределительный блок;
10. Распределительный блок;
11. Реле стеклоочистителя;
12. Левый руль: Блок управления коробкой передач (Multi-mode);
13. Блок управления двигателем и коробкой передач;
14. Блок управления системой старт-стоп;
15. Блок управления интерфейсом мультимедиа;
16. Левый руль: Блок управления блокировкой селектора коробки передач;
17. Блок управления подушками безопасности;
18. Правый руль: Реле указателей поворота

1) Чтобы получить доступ к предохранителям, расположенным в салоне, нажмите на фиксатор..

2) Снимите крышку блока.

Схема элементов салонного блока

Расшифровка Ток, А
F1 Блок ЭБУ оборудования кузова 30
F2 Питание реле-прерыватель указателей поворота 40
F3 Резервный
R1 Реле-прерыватель указателей поворота
R2 Реле отопителя
R3 Реле «IG1»
1 Стартер, система впрыска топлива, система блокировки включения передач 7,5
2 Противотуманные фары 15
3 Резервный
4 Стартер, система впрыска топлива 25
5 Центральный замок 25
6 Резервный
7 ABS, система впрыска, стоп-сигналы 10
8 Система самодиагностики 7,5
9 Фонари заднего хода, система зарядки аккумуляторной батареи, внутреннее зеркало заднего вида с автоматическим затемнением, обогрев заднего стекла, указатель поворота, аварийная сигнализация, сигнализатор непристегнутого ремня безопасности переднего пассажира 10
10 Автоматическая система угла наклона фар, блок управления электрооборудованием кузова, электропривод руля, вентилятор системы охлаждения, ABS, VSC, аудиосистема, система впрыска топлива, омыватель фар, система Smart Entry 10
11 Стеклоомыватель 15
12 Резерв
13 Стеклоочиститель и омыватель ветрового стекла 25
14 Система кондиционирования воздуха, обогрев заднего стекла и наружных зеркал заднего вида 10
15 Подогрев сидений 15
16 Фары, задние фонари, подсветка номерного знака, габаритные огни, подсветка комбинации приборов, противотуманные фары, система впрыска топлива, ручной регулятор фар 10
17 Освещение салона, подсветка вещевого ящика, подсветка комбинации приборов, переключатели на рулевом колесе, блок управления электрооборудованием кузова 7,5
18 Резервный
19 Передние стеклоподъемники 20
20 Задний левый стеклоподъемник 20
21 Задний правый стеклоподъемник 20
22 Люк 20
23 предохранитель прикуривателя королла 150 15
24 Аудиосистема, блок управления электрооборудованием кузова, система блокировки
включения передач, наружные зеркала заднего вида, система «Smart Entry*
7,5
25 Резервный
26 Обогрев наружных зеркал заднего вида и система впрыска 10
27 Резервный
28
29 Задний противотуманный фонарь 7,5
30 Система блокировки рулевого управления, система пассивной безопасности SRS, роботизированная коробка передач, система впрыска, система Smart Entry 7,5
31 Контрольно-измерительные приборы 7,5

Дополнительная плата реле.

Схема дополнительного блока реле

Описание (Блок реле №2)
R1 Передний противотуманный свет (FR FOG)
R2 Стартер (ST CUT)
R3 Панель (PANEL)
R4 Резерв
Назначение (Блок реле №1)
R1 Стартер (ST)
R2 Задний противотуманный свет (RR FOG)
R3 Вспомогательное реле (ACC)
R4 Вспомогательное реле (ACC CUT)

В подкапотном пространстве

Схема расположения подкапотного оборудования:
1. Блок управления двигателем;
2. Основной блок предохранителей и реле;
3. Реле свечей накала;
4. Блок управления вентилятором системы охлаждения;
5. Левый руль: Реле очистителей фар;
6. Блок управления форсунками (EDU);
7. Блок реле;
8. Бензин: Блок управления тормозной системой;
9. Дизель: Блок управления тормозной системой;

1) Для доступа к предохранителям и реле, расположенным в моторном отсеке, отожмите фиксатор..

2) Снимите защитную крышку

Схема предохранителей в блоке моторного отсека Королла 150 (Тип 1)

Описание Ток, А
1 Омыватель фар 30
2 Вентилятор системы охлаждения 45
3 Системы ABS и VSC 30
4 Система зарядки аккумуляторной батареи 50
5 Системы ABS и VSC 50
6
  • Роботизированная коробка передач,
  • система кондиционирования воздуха,
  • система Smart Entry
10
7
  • Контрольно-измерительные приборы,
  • блок управления электрооборудованием кузова,
  • система VSC,
  • центральный замок,
  • электрические стеклоподъемники
10
8 Аудиосистема 15
9 Освещение салона и багажника, система Smart Entry 10
10 Система блокировки руля 20
11 Система пуска двигателя, система Smart Entry, система впрыска 30
12 Электронная система управления дроссельной заслонкой 10
13 Указатели поворота и аварийная сигнализация 10
14 Система зарядки аккумуляторной батареи 7,5
15 Блок управления электрооборудованием кузова 7,5
16 Головные фары 50
17 Система впрыска топлива 50
18 Система предпускового подогрева двигателя (для дизельных двигателей) 80
19 Электроусилитель руля 60
20 Система зарядки аккумулятора 120
21 Система впрыска топлива, система Smart Entry 15
22 Звуковой сигнал 10
23 Система впрыска топлива 20
24 Резерв 10
25 20
26 30
27 Роботизированная коробка передач 50
28 Система кондиционирования воздуха 30
29 30
30 30
31 Левая фара (ближний свет) 10
32 Правая фара (ближний свет) 10
33 Левая фара (дальний свет) 10
34 Правая фара (дальний свет) 10
35 Система впрыска 10
36 10
37 Система пуска, система Smart Entry 7,5
38 Реле вентилятора системы охлаждения
39 Реле переключателя света фар
40 Реле роботизированной коробки передач
41 Реле фар
Схема элементов блока в моторном отсеке (Тип 2)

Описание Ток, А
1 30A CDS FAN — Электрический вентилятор (ы) охлаждения 30
2 RDI FAN — Электрический вентилятор (ы) охлаждения 40
3 ABS NO. 3 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля 30
4 ABS NO. 1 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля 50
5 HTR — Система кондиционирования воздуха 50
6 ALT — Система зарядки, RDI FAN, CDS FAN, ABS NO. 1, АБС НЕТ. 3, HTR, ПОД НОМЕР HTR. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, дворник, шайба, ECU-IG NO. 1, AM1, ДВЕРЬ, СТОП, ПЕРЕДНЯЯ ДВЕРЬ, ПИТАНИЕ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, ACC-B, FR FOG, DEF, MIR HTR, ЗАДНЯЯ ЧАСТЬ, ПАНЕЛЬ 120
7 EPS — Электро усилитель руля 60
8 GLOW  — Свечи 80
9 P/I — EFI MAIN, HORN, IG2 50
10 H-LP MAIN — Фары 50
11 EFI NO. 2 — Система контроля выбросов 10
12 EFI NO. 1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива 10
13 H-LP RH HI — Правая фара (дальний свет) 10
14 H-LP LH HI — Левая фара (дальний свет) 10
15 H-LP RH LO — Правая фара (ближний свет) 10
16 H-LP LH LO — Левая фара (ближний свет) 10
17  ETCS — Электронная система управления дроссельной заслонкой 10
18 TURN-HAZ — Указатели поворота, аварийные мигалки 10
19 ALT-S — Система зарядки 7,5
20 AM2 NO. 2 — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска 7,5
21 AM2 — Система запуска 30
22 STRG LOCK — Система блокировки рулевого управления 20
23 IG2 NO.2 — Система запуска 7,5
24 ECU-B2 — Система кондиционирования воздуха 10
25 ECU-B — Главный ЭБУ корпуса, датчик и измерители 10
26 RAD NO. 1 — Аудио система 15
27 DOME — Освещение багажника, система смарт-ключей 10
28 AMP — Аудио система 30
29 MAYDAY 10
30 SPARE — Запасной  10
31 SPARE — Запасной  30
32 SPARE — Запасной  20
33 EFI MAIN — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO. 1, EFI NO. 2 20
34 HORN -Сигнал 10
35 IG2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, IGN, METER 15
36 ST — Стартер 7,5
37  HTR SUB NO. 1 — Нагреватель PTC 30
38 HTR SUB NO. 3 — Нагреватель PTC 30
39 PWR OUTLET/ INVERTER or PWR OUTLET — Розетка, прикуриватель 15
Дополнительная плата реле

Расшифровка
R2 Вспомогательный отопитель (HTR SUB)
R3
R4

Видео мануал по замене своими руками предохранителя прикуривателя на Королла E150

Материалы по теме

Предохранители и реле Toyota Corolla (Е150), 2006 — 2013

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

В салоне


Общая схема электрики в салоне
1. Блок управления кондиционером;
2. Блок предохранителей / Блок управления электрооборудованием кузова;
3. Левый руль: Блок управления корректором фар;
4. Блок управления блокировкой руля;
5. Блок управления усилителем рулевого управления;
6. Усилитель транспондера ключа;
7. Блок реле №1;
8. Блок реле №2;
9. Распределительный блок;
10. Распределительный блок;
11. Реле стеклоочистителя;
12. Левый руль: Блок управления коробкой передач (Multi-mode);
13. Блок управления двигателем и коробкой передач;
14. Блок управления системой старт-стоп;
15. Блок управления интерфейсом мультимедиа;
16. Левый руль: Блок управления блокировкой селектора коробки передач;
17. Блок управления подушками безопасности;
18. Правый руль: Реле указателей поворота


1) Чтобы получить доступ к предохранителям, расположенным в салоне, нажмите на фиксатор..

2) Снимите крышку блока.

Схема элементов салонного блока
Расшифровка Ток, А
F1 Блок ЭБУ оборудования кузова 30
F2 Питание реле-прерыватель указателей поворота 40
F3 Резервный
R1 Реле-прерыватель указателей поворота
R2 Реле отопителя
R3 Реле «IG1»
1 Стартер, система впрыска топлива, система блокировки включения передач 7,5
2 Противотуманные фары 15
3 Резервный
4 Стартер, система впрыска топлива 25
5 Центральный замок 25
6 Резервный
7 ABS, система впрыска, стоп-сигналы 10
8 Система самодиагностики 7,5
9 Фонари заднего хода, система зарядки аккумуляторной батареи, внутреннее зеркало заднего вида с автоматическим затемнением, обогрев заднего стекла, указатель поворота, аварийная сигнализация, сигнализатор непристегнутого ремня безопасности переднего пассажира 10
10 Автоматическая система угла наклона фар, блок управления электрооборудованием кузова, электропривод руля, вентилятор системы охлаждения, ABS, VSC, аудиосистема, система впрыска топлива, омыватель фар, система Smart Entry 10
11 Стеклоомыватель 15
12 Резерв
13 Стеклоочиститель и омыватель ветрового стекла 25
14 Система кондиционирования воздуха, обогрев заднего стекла и наружных зеркал заднего вида 10
15 Подогрев сидений 15
16 Фары, задние фонари, подсветка номерного знака, габаритные огни, подсветка комбинации приборов, противотуманные фары, система впрыска топлива, ручной регулятор фар 10
17 Освещение салона, подсветка вещевого ящика, подсветка комбинации приборов, переключатели на рулевом колесе, блок управления электрооборудованием кузова 7,5
18 Резервный
19 Передние стеклоподъемники 20
20 Задний левый стеклоподъемник 20
21 Задний правый стеклоподъемник 20
22 Люк 20

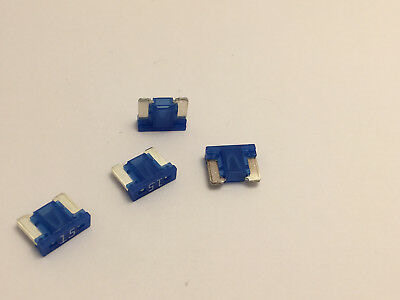

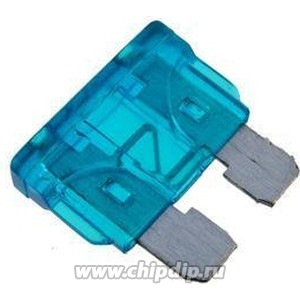

23 предохранитель прикуривателя королла 150 15
24 Аудиосистема, блок управления электрооборудованием кузова, система блокировки
включения передач, наружные зеркала заднего вида, система «Smart Entry*
7,5
25 Резервный
26 Обогрев наружных зеркал заднего вида и система впрыска 10
27 Резервный
28
29 Задний противотуманный фонарь 7,5
30 Система блокировки рулевого управления, система пассивной безопасности SRS, роботизированная коробка передач, система впрыска, система Smart Entry 7,5
31 Контрольно-измерительные приборы 7,5


Дополнительная плата реле.

Схема дополнительного блока реле
Описание (Блок реле №2)
R1 Передний противотуманный свет (FR FOG)
R2 Стартер (ST CUT)
R3 Панель (PANEL)
R4 Резерв
Назначение (Блок реле №1)
R1 Стартер (ST)
R2 Задний противотуманный свет (RR FOG)
R3 Вспомогательное реле (ACC)
R4 Вспомогательное реле (ACC CUT)

В подкапотном пространстве


Схема расположения подкапотного оборудования:

1. Блок управления двигателем;
2. Основной блок предохранителей и реле;
3. Реле свечей накала;
4. Блок управления вентилятором системы охлаждения;
5. Левый руль: Реле очистителей фар;
6. Блок управления форсунками (EDU);
7. Блок реле;
8. Бензин: Блок управления тормозной системой;
9. Дизель: Блок управления тормозной системой;


1) Для доступа к предохранителям и реле, расположенным в моторном отсеке, отожмите фиксатор..

2) Снимите защитную крышку

Схема предохранителей в блоке моторного отсека Королла 150 (Тип 1)
Описание Ток, А
1 Омыватель фар 30
2 Вентилятор системы охлаждения 45
3 Системы ABS и VSC 30
4 Система зарядки аккумуляторной батареи 50
5 Системы ABS и VSC 50
6
  • Роботизированная коробка передач,
  • система кондиционирования воздуха,
  • система Smart Entry
10
7
  • Контрольно-измерительные приборы,
  • блок управления электрооборудованием кузова,
  • система VSC,
  • центральный замок,
  • электрические стеклоподъемники
10
8 Аудиосистема 15
9 Освещение салона и багажника, система Smart Entry 10
10 Система блокировки руля 20
11 Система пуска двигателя, система Smart Entry, система впрыска 30
12 Электронная система управления дроссельной заслонкой 10
13 Указатели поворота и аварийная сигнализация 10
14 Система зарядки аккумуляторной батареи 7,5
15 Блок управления электрооборудованием кузова 7,5
16 Головные фары 50
17 Система впрыска топлива 50
18 Система предпускового подогрева двигателя (для дизельных двигателей) 80
19 Электроусилитель руля 60
20 Система зарядки аккумулятора 120
21 Система впрыска топлива, система Smart Entry 15
22 Звуковой сигнал 10
23 Система впрыска топлива 20
24 Резерв 10
25 20
26 30
27 Роботизированная коробка передач 50
28 Система кондиционирования воздуха 30
29 30
30 30
31 Левая фара (ближний свет) 10
32 Правая фара (ближний свет) 10
33 Левая фара (дальний свет) 10
34 Правая фара (дальний свет) 10
35 Система впрыска 10
36 10
37 Система пуска, система Smart Entry 7,5
38 Реле вентилятора системы охлаждения
39 Реле переключателя света фар
40 Реле роботизированной коробки передач
41 Реле фар
Схема элементов блока в моторном отсеке (Тип 2)
Описание Ток, А
1 30A CDS FAN — Электрический вентилятор (ы) охлаждения 30
2 RDI FAN — Электрический вентилятор (ы) охлаждения 40
3 ABS NO. 3 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля 30
4 ABS NO. 1 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля 50
5 HTR — Система кондиционирования воздуха 50
6 ALT — Система зарядки, RDI FAN, CDS FAN, ABS NO. 1, АБС НЕТ. 3, HTR, ПОД НОМЕР HTR. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, дворник, шайба, ECU-IG NO. 1, AM1, ДВЕРЬ, СТОП, ПЕРЕДНЯЯ ДВЕРЬ, ПИТАНИЕ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, ACC-B, FR FOG, DEF, MIR HTR, ЗАДНЯЯ ЧАСТЬ, ПАНЕЛЬ 120
7 EPS — Электро усилитель руля 60
8 GLOW  — Свечи 80
9 P/I — EFI MAIN, HORN, IG2 50
10 H-LP MAIN — Фары 50
11 EFI NO. 2 — Система контроля выбросов 10
12 EFI NO. 1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива 10
13 H-LP RH HI — Правая фара (дальний свет) 10
14 H-LP LH HI — Левая фара (дальний свет) 10
15 H-LP RH LO — Правая фара (ближний свет) 10
16 H-LP LH LO — Левая фара (ближний свет) 10
17  ETCS — Электронная система управления дроссельной заслонкой 10
18 TURN-HAZ — Указатели поворота, аварийные мигалки 10
19 ALT-S — Система зарядки 7,5
20 AM2 NO. 2 — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска 7,5
21 AM2 — Система запуска 30
22 STRG LOCK — Система блокировки рулевого управления 20
23 IG2 NO.2 — Система запуска 7,5
24 ECU-B2 — Система кондиционирования воздуха 10
25 ECU-B — Главный ЭБУ корпуса, датчик и измерители 10
26 RAD NO. 1 — Аудио система 15
27 DOME — Освещение багажника, система смарт-ключей 10
28 AMP — Аудио система 30
29 MAYDAY 10
30 SPARE — Запасной 10
31 SPARE — Запасной 30
32 SPARE — Запасной 20
33 EFI MAIN — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO. 1, EFI NO. 2 20
34 HORN -Сигнал 10
35 IG2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, IGN, METER 15
36 ST — Стартер 7,5
37  HTR SUB NO. 1 — Нагреватель PTC 30
38 HTR SUB NO. 3 — Нагреватель PTC 30
39 PWR OUTLET/ INVERTER or PWR OUTLET — Розетка, прикуриватель 15
Дополнительная плата реле
Расшифровка
R2 Вспомогательный отопитель (HTR SUB)
R3
R4

Видео мануал по замене своими руками предохранителя прикуривателя на Королла E150

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)

Моторный отсек

   LHD

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)

   RHD

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)

  1. Блок управления двигателем
  2. Блок предохранителей
  3. Реле свечей накала
  4. Блок управления вентилятором системы охлаждения
  5. LHD: Реле очистителей фар
  6. Блок управления форсунками (EDU)
  7. Блок реле
  8. Бензин: Блок управления тормозной системой
  9. Дизель: Блок управления тормозной системой

Блок предохранителей в моторном отсеке

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)


Имя
А
Назначение
1 DOME 10 Освещение салона, освещение багажного отсека, подсветка индивидуального зеркала, интеллектуальная система входа и запуска, система беспроводного управления
2 RAD NO.1 15 Аудио система, навигация
3 ECU-B 10 Блок управления электрооборудованием кузова, стеклоподъемники, комбинация приборов, центральный замок, VSC, система старт-стоп, система зарядки
4 D.C.C  —
5 ECU-B2 10 Блок управления коробкой передач, кондиционер, интеллектуальная система входа и запуска, система зарядки, стеклоподъемники
6  —
7 ECU-B3 7.5 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
8  —
9 IGT/INJ 15 Бензин: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система запуска
10 STRG LOCK 20 Блокировка руля
11 A/F 20 Система контроля выбросов
12 AM2 30 Система запуска, интеллектуальная система входа и запуска, предохранитель: «IG2 NO. 2»
13 ETCS 10 Дроссельная заслонка
14 TURN-HAZ 10 Указатели поворота
15 ALT-S 7.5 Система зарядки
16 AM2 NO.2 7.5 Блок управления электрооборудованием кузова, система старт-стоп
17 HTR 50 Кондиционер
18 ABS NO.1 50 ABS, VSC
19 CDS FAN 30 1AD-FTV, 2AD-FHV: Вентилятор системы охлаждения
ABS NO.3 30 Бензин (TMC*): ABS, VSC  (*Toyota Motor Corporation)
20 RDI FAN 40 Вентилятор системы охлаждения
21 H-LP CLN 30 Очистители фар
22  —
23  —
24  —
25  —
26 H-LP MAIN 50 Предохранители: «H-LP LH LO», «H-LP RH LO», «H-LP LH HI», «H-LP RH HI»
27 P/I 50 Предохранители: «EFI MAIN», «EDU», «HORN», «IG2»
28
29 P-SYSTEM 30 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
30 GLOW 80 Система предварительного подогрева
31 EPS 60 Электроусилитель рулевого управления
32 ALT 120 Бензин: Система зарядки, предохранители: «RDI FAN», «H-LP CLN», «ABS NO. 1», «ABS NO. 3», «HTR», «HTR SUB NO. 1», «HTR SUB NO. 2», «HTR SUB NO. 3», «ACC», «CIG», «ECU-IG NO. 2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO. 1», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «SUNROOF», «DEF», «MIR HTR», «TAIL», «PANEL»
ALT 140 Дизель: Система зарядки, предохранители: «RDI FAN», «CDS FAN», «H-LP CLN», «ABS NO. 1», «ABS NO. 2», «HTR», «HTR SUB NO. 1», «HTR SUB NO. 2», «HTR SUB NO. 3», «STV HTR», «ACC», «CIG», «ECU-IG NO. 2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO. 1», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «SUNROOF», «DEF», «MIR HTR», «TAIL», «PANEL»
33 IG2 15 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система запуска, интеллектуальная система входа и запуска, предохранители: «IGN», «METER»
34 HORN 15 Звуковой сигнал
35 EFI MAIN 20 Бензин: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система старт-стоп, предохранители: «EFI NO. 1», «EFI NO. 2»
30 Дизель: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система старт-стоп, предохранители: «EFI NO. 1», «EFI NO. 2»
36 EFI MAIN 30 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
EDU 20 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
37
38 BBC 40 Система старт-стоп
AMT 50 Блок управления коробкой передач
39 HTR SUB NO.3 30 Вспомогательный отопитель
40  —
41 HTR SUB NO.2 30 Вспомогательный отопитель
42
43 HTR SUB NO.1 30 кроме PTC 600W: Вспомогательный отопитель
50 PTC 600W: Вспомогательный отопитель
44  —
45 STV HTR 25 Вспомогательный отопитель
46 ABS NO.2 30 ABS, VSC
47  —
48  —
49  —
50  —
51 H-LP LH LO 10 кроме HID: Ближний левый свет
15 HID: Ближний левый свет
52 H-LP RH LO 10 кроме HID: Ближний правый свет
15 HID: Ближний правый свет
53 H-LP LH HI 10 Дальний левый свет
54 H-LP RH HI 10 Дальний правый свет
55 EFI NO.1 10 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
56 EFI NO.2 10 Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
57 IG2 NO.2 7.5 Система запуска, интеллектуальная система входа и запуска
58 WIP-S 7.5 Система зарядки
Реле
R1  —
R2 Вентилятор системы охлаждения (FAN NO.3)
R3 Датчик соотношения воздух топливо (A/F)
R4 (IGT/INJ)
R5 Вентилятор системы охлаждения (FAN NO.2)
R6 Вентилятор системы охлаждения (FAN NO.1)
R7 кроме 1NR-FE: Диммер (переключятель света фар)
R8 1NR-FE: Диммер (переключятель света фар)
R9 Блок управления коробкой передач (AMT)
R10 Фары (H-LP)

Блок реле в моторном отсеке


Реле
R1  —
R2 Вспомогательный отопитель (HTR SUB NO.1)
R3 Вспомогательный отопитель (HTR SUB NO.3)
R4 Вспомогательный отопитель (HTR SUB NO.2)

Салон

   LHD

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)

   RHD

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)

  1. Блок управления кондиционером
  2. Блок предохранителей / Блок управления электрооборудованием кузова
  3. LHD: Блок управления корректором фар
  4. Блок управления блокировкой руля
  5. Блок управления усилителем рулевого управления
  6. Усилитель транспондера ключа
  7. Блок реле №1
  8. Блок реле №2
  9. Распределительный блок
  10. Распределительный блок
  11. Реле стеклоочистителя
  12. LHD: Блок управления коробкой передач (Multi-mode)
  13. Блок управления двигателем и коробкой передач
  14. Блок управления системой старт-стоп
  15. Блок управления интерфейсом мультимедии
  16. LHD: Блок управления блокировкой селектора коробки передач
  17. Блок управления подушками безопасности
  18. RHD: Реле указателей поворота

Блок предохранителей в салоне

LHD

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)

RHD

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)


Имя
А
Назначение
1 AM1 7.5 Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители: «CIG», «ACC»
2 FR FOG 15 Передний противотуманный свет
3  —
4 ACC-B 25 Предохранители: «CIG», «ACC»
5 DOOR 25 Центральный замок
6  —
7 STOP 10 Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блок управления электрооборудованием кузова, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, блок управления коробкой передач
8 OBD 7.5 Диагностический разъем
9 ECU-IG NO.2 10 Лампы заднего хода, система зарядки, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке
10 ECU-IG NO.1 10 без системы старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электроусилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска
11 WASHER 15 Омыватель стекла
12  —
13 WIPER 25 Стеклоочиститель, датчик дождя
14 HTR-IG 10 Кондиционер, обогрев заднего стекла, вспомогательный отопитель
15 SEAT HTR 15 Подогрев сидений
16 METER 7.5 Комбинация приборов, система старт-стоп
17 IGN 7.5 Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп
18 RR FOG 7.5 Задний противотуманный свет
19  —
20  —
21 MIR HTR 10 Обогрев зеркал, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
22  —
23 ACC 7.5 Зеркала с электроприводом, аудио система, навигация, блокировка селектора коробки передач, блок управления электрооборудованием кузова, интеллектуальная система входа и запуска, система старт-стоп
24 CIG 15 Прикуриватель
25 SUNROOF 20 Люк
26 RR DOOR 20 Стеклоподъемники
27 RL DOOR 20 Стеклоподъемники
28 FR DOOR 20 Стеклоподъемники
29 ECU-IG NO.1 10 с системой старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электроусилитель рулевого управления, вентилятор системы охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска, система старт-стоп
30 PANEL 7.5 Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова
31 TAIL 10 Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, подсветка панели приборов

LHD

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)

RHD

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)


Имя
А
Назначение
1 POWER 30 Передний левый стеклоподъемник
2 DEF 30 Обогрев заднего стекла, предохранитель: «MIR HTR»
3  —
Реле
R1 Зажигание (IG1)
R2 Перемычка (автоматический кондиционер)
Отопитель (HTR)
R3 LHD: Указатели поворота

Блок реле в салоне №1

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)


Реле
R1 Стартер (ST)
R2 Задний противотуманный свет (RR FOG)
R3 Вспомогательное реле (ACC)
R4 Вспомогательное реле (ACC CUT)

Блок реле в салоне №2

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)


Реле
R1 Передний противотуманный свет (FR FOG)
R2 Стартер (ST CUT)
R3 Панель (PANEL)
R4  —

Схема предохранителей и реле Toyota Corolla 150 (2006-2013)

  1. Распределительный блок
  2. Блок управления стеклоподъемником
  3. Ресивер центрального замка
  4. Блок управления стеклоподъемником

В автомобиле Тойота Королла 150 (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013) имеются два блока предохранителей. Первый расположен под панелью в салоне (предохранитель прикуривателя (№24), второй в моторном отсеке. Рассмотрены варианты с левым и правым рулем, модификаций с бензиновыми и дизельными двигателями.

Предохранители Toyota Corolla 150

Отказ предохранителей в автомобиле Тойота Королла 150 происходит по причинам:

  • замыкания обслуживаемых электроцепей;
  • неисправности электрооборудования автомобиля;
  • отказа элементов электросхемы, устройств, блоков электроники, датчиков и исполнительных элементов.

При перегорании предохранителей необходимо проверить соответствующую цепь на предмет коротких замыканий и других нарушений электрооборудования, проконтролировать работоспособность обслуживаемых предохранителем устройств.

Если в Тойота Королла не работает какой-либо узел или электронный блок, следует проверить исправность предохранителя (предохранителей), который обслуживает данный узел. Для этого необходимо знать схему расположения предохранителей на соответствующих блоках. Блоки предохранителей Toyota Corolla 150 расположены в салоне и моторном отсеке.

Блоки предохранителей в салоне

Блок предохранителей А Toyota Corolla 150 находится под перчаточным отсеком слева от водительского сиденья. Расположение изображено на рисунке:Расположение

Назначение и номинал предохранителей Тойота Королла 150 приведены в таблице:

Обозначение F Цепь питания Номинал
1 ЭБУ 30 Ампер
2 Поворотники 40 Ампер
3 Запасной

Расшифровка реле.

Обозначение R Цепи управления
1 Главное реле поворотных индикаторных огней
2 Реле электропривода вентилятора печки
3 Реле по цепи «зажигание включено» №1

Блок В Тойота Королла 150 располагается ниже приборки. Внешний вид блока.

Внешний вид блока

Схема позиций предохранителей показана на рисунке:

Схема позиций

Обозначение F Защищаемая цепь Номинал
1 Предохранитель управления стартером, форсунками, АКПП блокированием 7.5 Ампер
2 Противотуманки 15 Ампер
3 Запасной
4 Цепи управления стартером, управление впрыском 25 Ампер
5 Система замка центрального 25 Ампер
6 Запасной
7 Стопы, цепи блока АБС, управление форсунками 10 Ампер
8 Питание разъема диагностического 7.5 Ампер
9 Задний ход, стеклообогреватель цепи управления зарядом аккумуляторной батареей, заднего вида зеркало, аварийка, поворотники, сигнализатор ремня безопасности 10 Ампер
10 Корректор светового потока фар, электроусилитель рулевого управления, АБС, система управления курсовой устойчивости, система многофункционального управления 10 Ампер
11 Стеклоомыватель 15 Ампер
12 Запасной
13 Очиститель лобового стекла 25 Ампер
14 Обогреватель боковых и задних зеркал. Кондишн 10 Ампер
15 Сидений подогрев 15 Ампер
16 Освещение передней панели, фонари задние, номерной знак освещение, габариты, противотуманки, управление форсунками, фары передние. 10 Ампер
17 Приборки освещение, освещение переключателей на руле, освещение бардачка 7.5 Ампер
18 Запасной
19 Стеклоподъемники управление передние 20 Ампер
20 Стеклоподъемник задний правый привод 20 Ампер
21 Стеклоподъемник задний левый привод 20 Ампер
22 Электропривод управления люком 20 Ампер
23 Прикуривател ь 15 Ампер
24 АКПП (блокировка), система аудио, блок управления кузовом Smart Entry 7.5 Ампер
25 Запасной
26 Обогреватель зеркал, ЭБУ 10 Ампер
27 Запасн.
28 Запасн.
29 Противотуманка задняя 7.5 Ампер
30 Блокиратор руля, блок управления подушек безопасности, КПП робот, ЭБУ 7.5 Ампер
31 Приборная панель 7.5 Ампер

Наименование, обозначения и назначения реле приведены в таблице.

Обозначение R Наименование
1 Реле электропривода охлаждения
2 Реле света фар переключения
3 Реле КПП (робот)
4 Реле фар

Блок предохранителей в подкапотном пространстве

Предохранители находятся в блоке, который расположен под капотом, как показано на рисунке:

Расположение блока предохранителей под капотом

На рисунке ниже показано обозначение предохранителей согласно позициям.

Обозначения

В таблице приведены назначение предохранителей, их позиционный номер и номинал.

Позиция F Назначение Номинал
1 Фар омыватель 30 Ампер
2 Электропривод системы охлаждения 45 Ампер
3 АБС и VSC 30 Ампер
4 АБС и VSC 50 Ампер
5 Электровентилятор кондиционера 50 Ампер
6 КПП роботизированная 10 Ампер
7 Приборная панель, ЭБУ блок управления кузовом, замок центральный, стеклоподъемники, VSC. 10 Ампер
8 Магнитола 15 Ампер
9 Осветительные приборы салона и багажника 10 Ампер
10 Блокиратор руля 20 Ампер
11 Стартер, управление впрыском 30 Ампер
12 Дроссельной заслонкой управление 10 Ампер
13 Поворотники, аварийка 10 Ампер
14 Цепи управления током заряда аккумуляторной батареи 7.5 Ампер
15 Блок контроля кузовом 7.5 Ампер
16 Свет головной 50 Ампер
17 ЭБУ 50 Ампер
18 Предподогрев свечей накала 80 Ампер
19 Усилитель руля электрический 60 Ампер
20 Цепи заряда аккумулятора 120 Ампер
21 ЭБУ 15 Ампер
22 Сигнал звуковой 10 Ампер
23 Электронный блок управления двигателем 20 Ампер
24 Запасной
25 Запасной
26 Запасной
27 Автоматическая коробка переключения переедая (робот) 50 Ампер
28 Система кондиционера управление 30 Ампер
29 Система кондиционера управление 30 Ампер
30 Система кондиционера управление 30 Ампер
31 Ближний правый свет 10 Ампер
2 Ближний левый свет 10 Ампер
33 Дальний правый свет 10 Ампер
34 Левый дальний свет 10 Ампер
35 Электронный блок управления двигателем 10 Ампер
36 Электронный блок управления двигателем 10 Ампер
37 Smart Entry система 7.5 Ампер

Правила контроля работоспособности и замены предохранителей

Исправность предохранителей можно проверить при помощи мультиметра. Это можно сделать в режиме «прозвонка» либо «диод», а также в режиме измерения сопротивлений на самом нижнем пределе. Проверку исправности предохранителей необходимо производить только на извлеченном из блока предохранителе.

Сопротивление рабочего предохранителя (плавкой ставки) стремится к нулю. При перегорании предохранителя сопротивление бесконечно (на цифровом мультиметре индицируется «1»).

Заменять неисправный предохранитель можно только на исправный такого же номинала. Допускается кратковременная установка предохранителя номиналом до 50% больше требуемого. Во избежание воспламенения электропроводки не допускается установка так называемых «жучков», тем более, всевозможных скрепок и т.п.

В случае если контактные группы предохранителей оплавлены, разрушены или сильно изношены, требуется агрегатная замена блока предохранителей в сборе.

Блоки предохранителей и реле Toyota Corolla 150 и Аурис

Все предохранители в Королле 150. Отдельно выделим предохранители которые ищут чаще всего, такие как предохранитель прикуривателя, подогрева сидений и другие.

toyota corolla 150 fuse blocks location, Расположение блоков предохранителей в королле 150, аурис

Предохранители в салоне Тойота Королла Е150

toyota corolla 150 fuse circuit, схема предохранителей в королле 150, аурис

Обозначение Ток, А Защищаемая цепь
F1 AM1 7.5 Стартер, система впрыска топлива, система блокировки включения передач
F2 FR FOG 15 Противотуманные фары
F3 Резерв
F4 ACCB 25 Стартер, система впрыска топлива
F5 DOOR 25 Центральный замок
F6 Резерв
F7 STOP 10 Стоп-сигналы, ABS, система впрыска топлива
F8 OBD 7.5 Питание разъёма диагностики OBD
F9 ECU-IG NO.2 10 Фонари заднего хода, обогрев заднего стекла, зеркало заднего вида с автоматическим затемнением, система зарядки АКБ, сигнализатор непристегнутого ремня безопасности, аварийная сигнализация, указатель поворота
F10 ECU-IG NO.1 10 Автоматическая система коррекции света фар, электропривод руля, вентилятор системы охлаждения, ABS, VSC, система впрыска топлива, аудиосистема, система Smart Entry, блок управления электрооборудованием
F11 WASHER 15 Омыватель лобового стекла
F12 Резерв
F13 WIPER 25 Стеклоочиститель
F14 HTR-IG 10 Кондиционер, обогрев заднего стекла и боковых зеркал заднего вида
F15 SEAT HTR 15 Подогрев сидений
F16 TAIL 10 Передние фары, задние фонари, подсветка номерного знака, габаритные огни, подсветка панели приборов, противотуманные фары, система впрыска топлива,
F17 PANEL 7.5 Освещение салона, подсветка вещевого ящика, подсветка панели приборов, переключатели на рулевом колесе
F18 Резерв
F19 FR DOOR 20 Передние стеклоподъемники
F20 RL DOOR 20 Задний левый стеклоподъемник
F21 RR DOOR 20 Задний правый стеклоподъемник
F22 SUNROOF 20 Привод люка
F23 CIG 15 Предохранитель прикуривателя Тойота Королла Е150
F24 ACC 7.5 Аудиосистема, система блокировки включения передач, привод боковых зеркал заднего вида, блок управления электрооборудованием, система Smart Entry
F25 Резерв
F26 MIR HTR 10 Обогрев боковых зеркал заднего вида, система впрыска
F27 Резерв
F28 Резерв
F29 RR FOG 7.5 Задний противотуманный фонарь
F30 IGN 7.5 Система блокировки рулевого управления, система пассивной безопасности SRS, роботизированная коробка передач, система впрыска, система Smart Entry
F31 METER 7.5 Контрольно-измерительные приборы

Предохранители и реле под капотом Королла 150 и Аурис

toyota corolla 150 fuse hood location, Расположение предохранителей под капотом в королле 150, аурис

toyota corolla 150 fuse hood circuit, схема предохранителей под капотом в королле 150, аурис

Обозначение Ток, А Защищаемая цепь
F1 H-LP CLN 30 Омыватель фар
F2 RDI FAN 45 Вентилятор системы охлаждения
F3 ABS NO.3 30 ABS и VSC
F4 ABS NO.1 50 ABS и VSC
F5 HTR 50 Кондиционер
F6 ECU-B2 10 Роботизированная коробка передач, кондиционер, система Smart Entry
F7 ECU-B 10 Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стеклоподъемников
F8 RAD NO.1 15 Аудиосистема
F9 DOME 10 Освещение салона, освещение багажника, система Smart Entry
F10 STRG LOCK 20 Система блокировки рулевого управления
F11 AM2 30 Система пуска двигателя, система Smart Entry, система впрыска
F12 ETCS 10 Система управления дроссельной заслонкой
F13 TURN-HAZ 10 Указатели поворота и аварийная сигнализация
F14 ALT-S 7.5 Система зарядки АКБ
F15 AM2 NO.2 7.5 Блок управления электрооборудованием
F16 H-LP MAIN 50 Головные фары
F17 P/I 50 Система впрыска топлива
F18 GLOW 80 Система предпускового подогрева двигателя (для дизелей)
F19 EPS 60 Электроусилитель рулевого управления
F20 ALT 120 Система зарядки АКБ
F21 IG2 15 Система впрыска топлива, система Smart Entry
F22 HORN 10 Звуковой сигнал
F23 EFI MAIN 20 Система впрыска топлива
F24 Резерв
F25 Резерв
F26 Резерв
F27 AMT 50 Роботизированная коробка передач
F28 HTR SUB NO.3 30 Кондиционер
F29 HTR SUB NO.2 30 Кондиционер
F30 HTR SUB NO.1 30 Кондиционер
F31 H-LP LH LO 10 Правая фара (ближний свет)
F32 H-LP RH LO 10 Левая фара (ближний свет)
F33 H-LP LH HI 10 Правая фара (дальний свет)
F34 H-LP RH HI 10 Левая фара (дальний свет)
F35 EFI NO.1 10 Система впрыска
F36 EFI NO.2 10 Система впрыска
F37 IG2 NO.2 7.5 Система пуска, система Smart Entry
Обозначение Наименование
R1 FR DEICER Реле вентилятора система охлаждения
R2 IGT/INJ Реле переключателя света фар
R3 AMT Реле роботизированной коробки передач
R4 H-LP Реле фар

Разъём диагностики Тойота Королла 150, Аурис

toyota corolla 150 obd location, разъём диагностики в королле 150, аурис

Не работает прикуриватель на Тойоте Королле: что делать?

Прикуриватель – это устройство, которое имеет большое значение, практически, для каждого водителя. У одних, прикуриватель в салоне выполняет свою основную задачу – прикуривает сигареты курящим водителям, у других, отверстие прикуривателя служит источником энергии для подключения различных периферийных устройств, таких как видео-регистратор, зарядка, компрессор и тому подобное. Иногда случается, что прикуриватель на Тойоте Королле не работает и тогда у любого ответственного и нуждающегося водителя возникает вполне логичный вопрос – что делать? Ответ на данный вопрос имеется, и ниже мы рассмотрим все причины, которые могут повлечь прекращение работы прикуривателя.

Чаще всего вопросом работы прикуривателя задаются водители купившие автомобиль уже бывший в употреблении, по крайней мере, так показывает практика. Безответственные хозяева, продающие автомобиль просто умалчивают о его поломке, и о ней становится известно только с истечением некоторого времени. Давайте рассмотрим, как можно исправить данную проблему.

Причины поломки прикуривателя на Тойоте Королле

Прикуриватель – это достаточно мощное устройство, которое сложно вывести из строя. Как правило, он находится недалеко от панели управления автомобилем, где расположены основные регуляторы. Однако, несмотря на его простоту устройства, у прикуривателя имеются свои слабые места. Такими местами в первую очередь являются – проводка и электропредохранители, которые время от времени имеют свойство перегорать. И порой для того чтобы наладить работу прикуривающего устройства всего лишь необходимо заменить его.

В Тойоте Королле есть одна особенность. Если из строя вышел только прикуриватель, то все дело в проводке. А вот если вместе с прикуривателем, например, перестали работать часы или, к примеру, магнитола, то тогда уже можно быть точно уверенным в том, что все дело в перегоревшем от скачка напряжения предохранителе.

Необходимые инструменты для замены предохранителя прикуривателя

Для того что бы заменить предохранитель нам потребуется минимальный набор инструментов, в который входят:

  • Небольшой пинцет – позволит удобно вытащить предохранитель и вставить его на свое место;
  • И потребуется новый предохранитель – очень важно, чтобы сам предохранитель соответствовал модели и году выпуска, и имел такое же напряжение, что и перегоревший. Если параметры предохранителя в большинстве моделей одинаковые на Короллах разных годов выпуска, то их внешний вид может значительно отличаться друг от друга.

Больше для замены предохранителя никаких средств не потребуется. Единственное, что еще можно взять – это небольшая тряпка, которую можно постелить на пол в автомобиле, а также протереть панель предохранителей, если она запылилась.

Замена электропредохранителя на Тойоте Королле: поэтапная инструкция

Итак, разобравшись с инструментами и подобрав в магазине необходимые нам электропредохранители, давайте приступим к поэтапной замене предохранителя на автомобиле Тойота Королла. В первую очередь нам необходимо знать, где расположена панель предохранителей в авто – найти ее будет не очень сложно.

Как правило, панель находится с водительской стороны под рулевой колонкой – найти ее не должно составить труда. Однако перед тем как лезть вниз, необходимо постелить небольшую тряпку, чтобы не запачкаться. Итак, когда тряпка постелена, приступаем к поиску панели предохранителей. Заглядываем под рулевую колонку. Там ближе к левой двери должна быть расположена небольшая панель салонных предохранителей. На фото можно увидеть, как это выглядит в большинстве автомобилей Тойота Королла.

Когда панель найдена, размещаемся удобнее, предварительно взяв в руки пинцет и купленный электропредохранитель. Перед нами крышка консоли предохранителей – на ней мы видим различные обозначения. На фото ниже можно рассмотреть их более детально.

Как мы видим на крышке написано более 30 значений и все они различны. Нам потребуется значение «CIG» — обычно его значение составляет 15 ампер. На нашей панели он расположено под номером 23. Итак, мы нашли необходимое нам гнездо на крышке. Следующим шагом мы вскрываем коробку и по схеме ищем нужный нам предохранитель. Как правило, нужно искать пластмассовую головку синего цвета. На фото стрелкой обозначен необходимый нам предохранитель.

Мы вскрыли крышку, и нашли предохранитель. Что дальше? Давайте обследуем вытащенный из панели объект. Самое важное, на что необходимо обратить внимание – это окисление контактов. Если они окислились, то необходимо произвести капитальную зачистку гнезда. Только после чистки стоит вставлять новый предохранитель, иначе он может просто испортиться и раньше срока выйти из строя.

Зачищаем гнездо, и вставляем туда новый электропредохранитель, после чего не спешим сразу закрывать крышку. Давайте проверим выполненную работу. Выползаем из под руля. Проверяем на работоспособность нашу систему. Включаем прикуриватель или зарядное устройство и проверяем их работоспособность. Также можно проверить вышедшие из строя сопутствующие приборы – часы, магнитола и т.д. Если все системы функционируют нормально, значит, все дело было в предохранителе и наша работа завершена. Можно надеть крышку на короб с предохранителями — радоваться устранению неполадок в салоне вашего авто.

Однако если неполадки не были устранены, то лучше всего стоит обратиться на официальный сервис или же к специалисту электрику, который сможет проверить вашу проводку, провести диагностику всей системы и выявить истинную причину поломки.

Кстати, перед тем как покупать новый предохранитель, можно проверить причину и обычной лампочкой на 12 вольт. Припаяв к ней два провода, вставляем их вместо предохранителя, если лампочка работает, а с ней и работаю все остальные системы, то дело именно в предохранителе. На этом наш ремонт неработающего прикуривателя в Тойоте Королле окончен.

Источник

Как находится предохранитель прикуривателя тойота королла 2008

Предохранители и управляющие реле употребляются для предотвращения повреждений электрооборудования Toyota Corolla Е150. Применение в электросхеме релейных элементов, предусматривается для ответственных потребителей тока. Для размещения защитных устройств используются монтажные блоки, в Toyota Corolla 150 предусмотрено использование двух. Рассмотрим подробнее, где установлены блоки и для защиты какого оборудования они предназначены.

Блоки предохранителей на Corolla 150

Помимо основных блоков, находящихся в салоне и под капотом, имеются коробки реле:

  • в моторном отделении;
  • на рамке радиаторов;
  • на двигателе (блоке управления форсунками);
  • в панели приборов (за магнитолой и под правым боковым воздуховодом)

Расположенные в салонном отсеке

Номинал и расшифровка предохранителей, расположенных в салоне автомобиля 2007 г. выпуска:

  1. AM1 (7,5 А), защищает цепи питания систем запуска и распределенного впрыска топлива и работает параллельно с элементами CIG (прикуриватель) и ACC (замок зажигания).
  2. FR FOG (15 А), в линии питания ламп противотуманных фар в переднем бампере.
  3. Резервная позиция, используется для хранения запасного элемента.
  4. ACC-B (25 А), защита CIG (прикуриватель) и ACC.
  5. DOOR (25 А), управление цепями блокировки дверных замков.
  6. Резервная позиция, применяется для установки запасного элемента.
  7. STOP (10 А), защита ламп сигналов торможения (включая дополнительный), контроллера системы ABS, блоков управления электроникой кузова и системой впрыска топлива. На версиях с автоматической коробкой передач к вставке подключен блок управления трансмиссией.
  8. OBD (7,5 А), колодка диагностики электрических и электронных цепей.
  9. ECU-IG 2 (10 А) для машин с системой старта и остановки двигателя, защищает компоненты электроники салона (индикаторы задней передачи, систему восстановления заряда батареи, экран магнитолы, нити обогрева передних кресел, индикацию направления поворота, лампу отстегнутых ремней безопасности, ассистента парковки).
  10. ECU-IG 1 (10 А) для модификаций без функции старт-стоп, защищает цепи корректора положения фар головного света и контроллер электроники кузова (дополнительно предотвращает повреждение электрического усилителя руля, электрических вентиляторов системы охлаждения). При поломке вставки перестает работать соленоид блокировки селектора АКПП и отключается интеллектуальная система отпирания дверей и запуска двигателя.
  11. WASHER (15 А), электрический двигатель насоса омывателя ветрового стекла.
  12. Резервное гнездо, используется для установки запасного элемента.
  13. WIPER (25 А), двигатель трапеции системы очистки ветрового стекла.
  14. HTR-IG (10 А), управление муфтой компрессора кондиционера и контроллером обогрева заднего стекла.
  15. SEAT HTR (15 А), отопление передних кресел.
  16. METER (7,5 А), контроллеры комбинации приборов и системы старт-стоп.
  17. IGN (7,5 А), система блокировки рулевого вала, подушки безопасности, контроллеры АКПП и системы подачи топлива.
  18. RR FOG (7,5 А), противотуманная фара в заднем фонаре.
  19. Резервное гнездо, используется для хранения запасного предохранителя.
  20. Резервная позиция, применяется для хранения запасного элемента.
  21. MIR HTR (10 А), обогрев отражателей зеркал заднего вида, контроллер системы впрыска топлива.
  22. Резервная позиция, используется для хранения запасного элемента.
  23. ACC (7,5 А), навигационная система или магнитола, электрические приводы зеркал и селектор переключения ступеней (только для АКПП).
  24. CIG (15 А), прикуриватель.
  25. SUNROOF (20 А, опция), электрический привод люка в крыше.
  26. RR DOOR (20 А), компоненты в правой задней двери.
  27. RL DOOR (20 А), компоненты в левой задней двери.
  28. FR DOOR (20 А), компоненты в правой передней двери.
  29. ECU-IG (10 А, опция), используется только на машинах с системой старт-стоп для поддержки работы электрооборудования кузова (аналогично ECU-IG 2).
  30. PANEL (7,5 А), плафоны освещения салона и перчаточного ящика, центральный переключатель режимов работы освещения.
  31. TAIL (10 А), светотехника на задней части машины и подсветка элементов на передней панели в салоне автомобиля.

Элементы перечислены начиная с верхнего ряда слева направо, количество предохранителей зависит от уровня оснащения машины.

Некоторые системы защищены несколькими элементами, не допускающими коротких замыканий в силовой цепи и в жгутах блока управления. В этом случае при отказе оборудования потребуется проверить оба предохранителя.

Под джойстиком управления зеркалами предусмотрена крышка, под которой находятся предохранители:

  • POWER (30 А), защищающий электрику в водительской двери;
  • DEF (30 А), для защиты силовых цепей обогрева заднего стекла.

В моторном отделе

В моторном отсеке расположены элементы (от левого ряда сверху вниз):

  1. DOME (10 А), системы подсветки салона и багажного отделения.
  2. RAD (15 А), магнитола или навигационный блок.
  3. ECU-B, цепи электрического оснащения кузова (приводы стекол, комбинация приборов, система зарядки батареи, центральный замок и контроллер VSC).
  4. Резерв.
  5. ECU-B2 (10 А), системы управления АКПП, зарядкой АКБ, климатической установкой и электрическими приводами стекол.
  6. Резерв.
  7. ECU-B3 (7,5 А)
  8. Резерв.
  9. IGT/INJ (15 А), контроллер подачи топлива и включения стартера.
  10. STRG LOCK (20 А), соленоид блокировки рулевого вала.
  11. A/F (20 А), каталитический нейтрализатор отработанных газов.
  12. AM2 (30 А), дополнительная защита цепей старта.
  13. ETCS (10 А), дроссельный блок.
  14. TURN-HAZ (10 А), индикация направления поворота.
  15. ALT-S (7,5 А), зарядка АКБ.
  16. AM2 2 (7,5 А), электроника в салоне и система старт-стоп.
  17. HTR (50 А), муфта компрессора кондиционера.
  18. ABS (50 А), блок ABS.
  19. CDS FAN (30 А), вентилятор радиатора (только для моторов 1AD-FTV и 2AD-FHV) и питание блока ABS.
  20. RDI FAN (40 А), вентилятор системы кондиционирования и охлаждения.
  21. H-LP CLN (30 А), система удаления грязи со стекол фар.
  22. Резерв.
  23. Аналогично.
  24. Аналогично.
  25. Аналогично.
  26. H-LP MAIN (50 А), головной свет.
  27. P/I (50 А), силовые цепи системы впрыска топлива и звукового сигнала.
  28. Резерв.
  29. P-SYSTEM (30 А), впрыск топлива.
  30. GLOW (80 А), блок подогрева двигателя (опция).
  31. EPS (60 А), электрический усилитель руля.
  32. ALT (120 или 140 А), общая защита электрических цепей. При выходе элемента из строя не работает ни топливный насос, ни система впрыска топлива, ни прочие элементы электрики.
  33. IG2 (15 А), подача топлива форсунками.
  34. HORN (15 А), клаксон.
  35. EFI MAIN (20 или 30 А), бензонасос и система впрыска.
  36. EFI MAIN (30 или 20 А), аналогично позиции 35.
  37. Резерв.
  38. BBC и AMT (40 или 50 А), цепи системы старт-стоп или АКПП.
  39. HTR 3 (30 А), отопитель салона.
  40. Резерв.
  41. HTR 2 (30 А), отопитель салона.
  42. Резерв.
  43. HTR 1 (30 или 50 А), отопитель салона.
  44. Резерв.
  45. STV HTR (25 А), отопитель.
  46. ABS (30 А), блок ABS.
  47. Резерв.
  48. Резерв.
  49. Резерв.
  50. Резерв.
  51. H-LP LH LO (10 или 15 А), ближний свет слева.
  52. H-LP RH LO (10 или 15 А), ближний свет справа.
  53. H-LP LH HI (10 А), дальний свет слева.
  54. H-LP RH HI (10 А), дальний свет справа.
  55. EFI 1 (10 А), впрыск бензина.
  56. EFI 2 (10 А), впрыск бензина.
  57. IG2 (7,5 А), запуск и зажигание.
  58. WIP-S (7,5 А), зарядка АКБ.

Дополнительные реле

Под капотом на Corolla E150 находятся реле:

  • вентиляторов системы охлаждения;
  • регулировки топливной смеси;
  • переключателя режима работы фар;
  • управления АКПП;
  • дополнительного отопителя (опция).

Есть ли различия между старой моделью и рестайлингом

Разница между электрическими цепями и расположением блоков на машинах Е150 раннего и позднего типов отсутствует. Следует учитывать дополнительные электрические компоненты, введенные после рестайлинга, и корректировку номинала предохранителей.

Блоки предохранителей в салоне

Блок предохранителей А Toyota Corolla 150 находится под перчаточным отсеком слева от водительского сиденья. Расположение изображено на рисунке:

Назначение и номинал предохранителей Тойота Королла 150 приведены в таблице:

Обозначение R Цепи управления
1 Главное реле поворотных индикаторных огней
2 Реле электропривода вентилятора печки
3 Реле по цепи «зажигание включено» №1

Блок В Тойота Королла 150 располагается ниже приборки. Внешний вид блока.

Схема позиций предохранителей показана на рисунке:

Обозначение F Защищаемая цепь Номинал
1 Предохранитель управления стартером, форсунками, АКПП блокированием 7.5 Ампер
2 Противотуманки 15 Ампер
3 Запасной
4 Цепи управления стартером, управление впрыском 25 Ампер
5 Система замка центрального 25 Ампер
6 Запасной
7 Стопы, цепи блока АБС, управление форсунками 10 Ампер
8 Питание разъема диагностического 7.5 Ампер
9 Задний ход, стеклообогреватель цепи управления зарядом аккумуляторной батареей, заднего вида зеркало, аварийка, поворотники, сигнализатор ремня безопасности 10 Ампер
10 Корректор светового потока фар, электроусилитель рулевого управления, АБС, система управления курсовой устойчивости, система многофункционального управления 10 Ампер
11 Стеклоомыватель 15 Ампер
12 Запасной
13 Очиститель лобового стекла 25 Ампер
14 Обогреватель боковых и задних зеркал. Кондишн 10 Ампер
15 Сидений подогрев 15 Ампер
16 Освещение передней панели, фонари задние, номерной знак освещение, габариты, противотуманки, управление форсунками, фары передние. 10 Ампер
17 Приборки освещение, освещение переключателей на руле, освещение бардачка 7.5 Ампер
18 Запасной
19 Стеклоподъемники управление передние 20 Ампер
20 Стеклоподъемник задний правый привод 20 Ампер
21 Стеклоподъемник задний левый привод 20 Ампер
22 Электропривод управления люком 20 Ампер
23 Прикуривател ь 15 Ампер
24 АКПП (блокировка), система аудио, блок управления кузовом Smart Entry 7.5 Ампер
25 Запасной
26 Обогреватель зеркал, ЭБУ 10 Ампер
27 Запасн.
28 Запасн.
29 Противотуманка задняя 7.5 Ампер
30 Блокиратор руля, блок управления подушек безопасности, КПП робот, ЭБУ 7.5 Ампер
31 Приборная панель 7.5 Ампер

Наименование, обозначения и назначения реле приведены в таблице.

Обозначение R Наименование
1 Реле электропривода охлаждения
2 Реле света фар переключения
3 Реле КПП (робот)
4 Реле фар

Почему могут выйти из строя защитные элементы

Причины повреждения плавких защитных элементов электрических цепей:

  • подключение нагрузки с повышенной мощностью;
  • короткое замыкание из-за повреждения изоляции или внутренней неисправности в потребителе;
  • плохой контакт в цепях;
  • разрушение перемычки из-за длительной эксплуатации предохранителя в режиме повышенной (но не критической) нагрузки.

В чем выражается поломка предохранителя

Основные признаки выхода из строя предохранителя:

  • отключение части электронных компонентов (в соответствии с перечнем приборов, подключенных к защищаемой элементом цепи);
  • обнаружение повреждения перемычки в плавкой вставке при визуальном осмотре.

Правила демонтажа

Снятие неисправного предохранителя осуществляется при заглушенном двигателе и вынутом из замка зажигания ключе, отсоединять батарею не требуется.

Для замены части реле требуется частичная разборка конструкции машины, перед началом работ надо отключить отрицательный полюс аккумулятора от бортовой сети.

Необходимые инструменты

Чтобы снять ножевой предохранитель типа А, необходимо использовать пинцет, который находится в распределительной коробке в моторном отсеке.

Элементы типа В или С извлекаются пальцами, для открытия крышек блоков инструмент не требуется.

Запрещается вытаскивать перегоревшие вставки отвертками или плоскогубцами, поскольку возможно повреждение контактных пластин или корпуса монтажного блока.

Инструкция по замене предохранителей и реле

Чтобы поменять предохранитель прикуривателя на Corolla выпуска 2012 г., необходимо:

  1. Заглушить двигатель и вынуть ключ из замка зажигания, обеспечивая отключение подачи питания к потребителям.
  2. Отодвинуть сиденье водителя назад, а затем снять защитную крышку.
  3. Взять пинцет и вытянуть элемент, расположенный на позиции, отмеченной на схеме (нанесена на крышке распределительной коробки) аббревиатурой CIG.
  4. Проверить состояние металлической перемычки, если имеется разрыв, то необходимо вставить новую деталь номиналом 15 А. Если перемычка цела, то потребуется проверить работоспособность спирали нагрева в прикуривателе и состояние проводов питания, подключенных к корпусу прибора.
  5. Установить на место крышку и включить оборудование для тестирования работы.

Для замены реле необходимо предварительно выяснить место установки распределительного элемента. Например, для снятия реле стартера на машинах сборки 2008 года потребуется демонтировать магнитолу и блок управления климатической установкой.

Корпус реле вынимают из посадочного гнезда рукой, аккуратно покачивая корпус из стороны в сторону.

На контактных пластинах в блоке не допускаются следы окисления или обгорания. После зачистки пластин и установки нового элемента производится проверка системы запуска двигателя.

Реле Toyota Corolla: бензонасоса, стартера, зарядки, аварийки и ЭБУ

Предохранители Toyota Corolla 150

Топливный обогреватель CIG 15 А: Прикуриватель, аудиосистема, часы, органы управления электроприводными зеркалами заднего вида IG2 15 А: ECU-B 10 А: Система кондиционирования воздуха, система антиблокировки тормозов, монтажный блок Toyota Corolla контроля стабильности автомобиля, задняя противотуманная фара АМ1 25 А: Предохранитель «CIG» ТАIL 15 А: Электроприводное окно SТОР 15 А: FOG монтажный блок Toyota Corolla А: Передние противотуманные фары DOOR 25 А: Инструкция по замене предохранителей Если при диагностике электрооборудования Toyota Corolla обнаружена перегоревшая защитная вставка, её необходимо заменить.

Перед заменой необходимо отключить все потребители электрического тока и только после этого приступать к замене.

Специалисты для этих монтажный блок Toyota Corolla в своей работе используют различные пинцеты. С их помощью легко вынуть, потом вставить любой проверяемый прибор. В новых автомобилях Toyota пинцеты имеются под крышкой блока, который установлен под капотом. Блоки изготовлены таким образом, что пальцами не всегда удаётся выполнить данную операцию.

Устанавливать новый предохранитель необходимо только такой, какой указан в инструкции по эксплуатации Toyota Corolla. При установке с меньшим номинальным током, он при включении оборудования снова перегорит, а если с большим — возможен выход из строя электронного блока или возгорание проводки.

Если новый установленный прибор сразу после замены выходит из строя, необходимо проверить монтажный блок Toyota Corolla защищаемые им электрические цепи.

Вполне возможно, что в цепи имеется короткое замыкание. Номинальный ток плавкой вставки указывается маркировкой на её корпусе.

Вставки одной мощности имеют свой цвет и при замене спутать их довольно трудно. Автомобили Toyota Corolla EE имеют в цепях электрооборудования 5 узлов с защитными приборами и реле.

Два блока расположены в салоне машины, а три в моторном отсеке. В салоне расположены блоки под номерами 2 и 5.

В моторном отсеке Toyota три блока расположены следующим образом.

Источник

Всем привет, драйв ругается, что в «бортовик» ничего не пишется, а подписчики ждут…
С авто всё в порядке- случаются раз в 2-3 месяца какие-нибудь «конфузы» в виде негорящих лампочках- в фаре было и в габарите, подспускающего колеса. А так всё в порядке — Филя исправно возит туда, куда нужно, кушать редко требует, раза 2 в месяц.Расход падает в связи с наступающим теплом- еще реже будем заезжать на заправку.

На батарею нареканий тоже нет, даже несмотря на своеобразный юбилейчик, недавно перешагнули 180 тыс км пробег.

Проблемы с негорящими лампочками думал решать радикально, т.е. заменой, т.к. мысль была, что они попросту перегорели. Но достав их и увидев, убедился, что они в полном порядке- почистив их контакты наждачкой, вставил обратно- проблема была решена. С колесом тоже непонятка- как приехал на шиномонтаж- ничего не спускает, все отлично. Бывает простоит неделю, бывает и за 3 дня- на 0.5 очка давление спускает, сейчас все норм, грешу на морозы. Недавно по утру пришел- колесо приспущено, решил подкачать, достал компрессор, запитал его от прикуривателя… и не услышал характерного тарахтения от компрессора, был удивлён. Переткнул вилку прикуривателя, это ничего не дало, предохранители на компрессоре были целые, а вот прикуривательный предохранитель- сгорел. Кинулся искать его по известным мне в авто местам, но не нашёл. Время шло- а интернет затупил(хотел найти там ответы на вопрос).
Так как на службу все равно нужно ехать, поехал на розыск ближайших шиномонтажей по моему маршруту и нифига не нашёл, хоть и написано было в 2Gis, что работающие 7д*24ч шиномонтажки есть и не одна. По пути заодно и поймал на телефон юбилейчик в 180 т км. Расход с утра, как видите был в районе 8литров, к обеду и вечером расход уже ближе к 4-4.5 литрам.
Подкачал колесо уже вечером. Заодно и разобрался на скорую руку с прикуривательным предохранителем. Нашел его, где вообще не ожидал найти, находится он под бардачком в районе переднего пассажира.

WIPER (RR)——15A——Стеклоочиститель задний.
WIPER———— 20A——Стеклоочиститель передний.
WASHER———-15A——Омыватель.
GAUGE————10A——Приборная панель, спидометр, возможно лампы заднего хода.
HTR-IG————-7.5A——Кондиционер, обогрев заднего стекла
ECU-IG NO.2——10 A——Лампы заднего хода, система зарядки, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке
ECU-IG NO.1——5 A——Автоматическая система коррекции света фар, электропривод руля, вентилятор системы охлаждения, ABS, VSC, система впрыска топлива, аудиосистема, система Smart Entry, блок управления электрооборудованием
FL DOOR———-20А——-Передний левый стеклоподъемник
RR DOOR———20А——-Задний правый стеклоподъемник
PANEL—————5A———Освещение салона, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова, лампочка подсветки селектора.
TAIL No2————10A——— Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, подсветка панели приборов
WELCAB————30A———возможно сиденье для инвалидов.
FOG FR————-15A——— Передние противотуманные фары
AM1——————7.5A———питание цепей замка зажигания.
STOP——————7.5A———стоп-сигналы
FOG RR————-15A——— Задние противотуманные фары
OBD——————7.5A———OBD- разъём.Бортовая система диагностики
D / L——————30A————Центральный замок
ACC——————5A—————Часы, прикуриватель, электропривод боковых зеркал заднего вида
P/OUTLET————15A————-Розетка (прикуриватель)
DOOR FR———-20А————-Передний правый стеклоподъемник
DOOR RL———-20А————-Задний левый стеклоподъемник
S/HTR —————10A————-seat heater — подогрев сидений
4WD——————7.5A————Система блокировки заднего дифференциала, системы ABS/TRC/VSC

В общем нашёл нужный мне предохранитель= P/OUTLET————15A————-Розетка (прикуриватель), достал его и удивился, оказывается размеры предохранителей, которые были у меня на всякий случай в бардачке- такие

Фото в бортжурнале Toyota E160

и такие

Фото в бортжурнале Toyota E160

— не подошли,
там стояли какие-то низкопрофильные, типа таких

Фото в бортжурнале Toyota E160

предыдущие подходили по гнезду, но по высоте немного были выше, поставил его, нужно закупить другие предохранители, вдобавок к этим.

Всем удачи, чуть позже постараюсь расписать предохранители и под капотом. Если где-то не прав в описании- поправьте.

Понравилась статья? Поделить с друзьями:

Не пропустите также:

  • Как найти минимальную скорость электрона
  • Как найти бокс от наушников jbl
  • Как найти работу через фирма
  • Как найти месячную прибыль
  • Как найти автомобиль парковка

  • 0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
