Как найти неработающую форсунку на работающем двигателе

Обслуживание и советы Неисправности форсунок двигателя, диагностика и чистка в домашних условиях 24 июня 2017 г. 1 Владельцы автомобилей с инжекторным типом двигателей, иногда сталкиваются с проблемой некачественной работы инжектора. Часто виновниками таких неполадок являются форсунки инжектора, их некачественная работа заканчивается невозможностью завести автомобиль и превращается в потерю времени в самый неподходящий для этого момент. Но то, как проверить форсунки до момента неполадки знают немногие. В этой статье вы узнаете как определить проблему, а также как почистить форсунки своими руками и избавится от неисправностей.

С первых уроков водительской школы (а может и раньше) мы знаем, что система впрыска у инжекторных двигателей отличается от карбюраторных. Столкнувшись с проблемой, многие водители прямиком мчаться в автомастерские или СТО. Проблема не всегда является настолько серьезной, и вполне возможно, что решить её можно даже человеку с базовыми знаниями, которые вы можете приобрести, прочитав этот материал.

Неисправности форсунки очень схожи по симптомам с такими же у свечей зажигания.

Симптомы неисправности форсунки

Для начала следует отметить, что такой сложный механизм как автомобильный двигатель (особенно в современных моделях) требует точности в определении. Часто оказывается, что при абсолютно схожей симптоматике свойственной неисправно-работающим форсункам, например тяжелый запуск мотора на «холодную тягу» или увеличенный расход топлива, причина далеко не в них, а в нуждающихся к замене свечах зажигания. Перед установлением точной причины, и предприятием каких-либо действий по их устранению, следует очень внимательно проверить и убедиться в правильности поставленного «диагноза».

Следующие факторы, являются наиболее распространёнными симптомами неисправных форсунок двигателя:

• отмечаются рывки при езде
• потеря динамики при ускорении
• двигатель вибрирует и троит при переключении, или при сбросе скорости
• увеличивается топливный расход
• в следствии неравномерного расхода топлива на дизелях может наблюдаться черный дым из выхлопной трубы

Заметив что-либо из только что названных проблем, необходимо как можно скорее заняться точечной проверкой форсунок. В противном случае, автомобиль может подвести в самый ненужный момент (например, при совершении обгона, или в других ситуациях).

Как правило, из строя форсунки выходят по одной, поэтому проверить необходимо все.

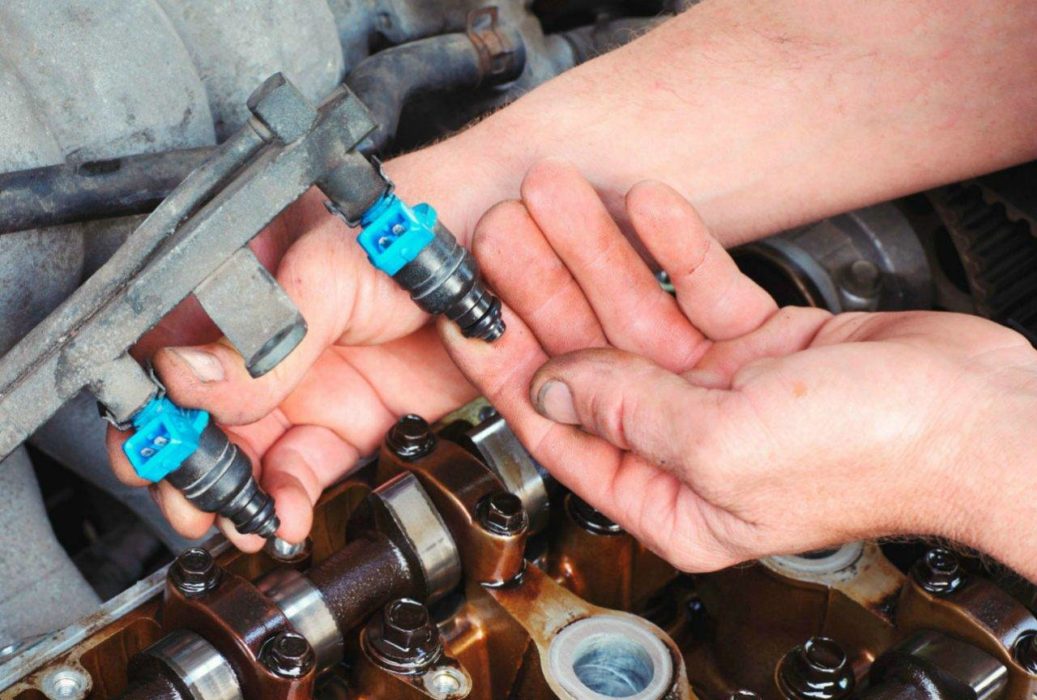

Как определить неработающую форсунку на работающем двигателе

Допустим, вы нашли признак неисправности форсунки и теперь хотите узнать, как проверить форсунки двигателя? Хочется сразу отметить, что сами форсунки бывают нескольких типов (механические и электромагнитные) и конструкция их имеет значительные отличия, а значит и методы проверки у них также должны отличаться. Проверить форсунки можно несколькими методами: проверка форсунок без снятия с двигателя, проверка снятых форсунок, проверка форсунка в домашних условиях, бензиновых или дизельных форсунок, и т.д. Мы разберем наиболее популярные из методик.

Чтобы узнать, как проверить работоспособность форсунки инжектора, не обязательно их снимать. Этот способ, один из самых простых проверок, и подразумевает проверку по звуку (или анализ издаваемых шумов мотором при работе). Как правило забитые или поврежденные форсунки издают приглушенный высокочастотный шум (звук, как правило, доносится из блока цилиндров).

Проверка подачи питания на форсунки

Проверка подачи питания на форсунки проводится в случае работы самих форсунок при поломке какого либо из инжекторов. Для проверки необходимо осуществить следующий порядок действий:

• отключите колодки
• подключите к АКБ 2 провода, конец которых закрепляется на форсунках
• включите двигатель

После включение двигателя, необходимо обратить внимание на возможное вытекание топливной смеси – происходить это может по причине неисправностей в электрической цепи.

Проверка мультиметром(тестером) сопротивления на обмотке

Проверка мультиметром (тестером) сопротивления на обмотке также позволяет проверить форсунки двигателя не снимая их. Для этого нужно убедиться в уровне сопротивления ваших форсунок. Далее выполняем следующие действия:

• при выключенном двигателе, сбрасываем минус клемму с аккумулятора
• следом отключаем электрический разъем на самой форсунке (находится на колодке, в виде зажима)
• на мультиметре устанавливаем значение наших форсунок и подключаем его контакты непосредственно к самой форсунке

В норме, при высоком импедансе значение должно быть равно 11-17 Ом, при низком 2-5 Ом. При несоответствии значений, такую форсунку необходимо заменить.

Диагностика работы форсунок на рампе

Чтобы осуществить подобный вид проверки форсунок необходимо будет демонтировать их вместе с топливной рейкой. Это сделать несложно, однако необходимо некая сноровка. Лучше всего, подобную проверку делать вместе с напарником, который во время вашей диагностики и измерении будет осуществлять манипуляции с зажиганием и прокрутом двигателя.

• после того как демонтировали и зафиксировали рампу в с форсунками в неподвижном состоянии, подготовьте мерные емкости
• следом необходимо подключить контакты рампы и форсунок, а также вернуть минус-клемму аккумулятора
• очень важно поставить рампу так, чтобы мерная емкость могла без проблем стать под каждой форсункой
• к рампе необходимо будет подключить трубки подачи бензина/солярки
• перед зажиганием убедитесь в надежности всех креплений, для точности данных и предотвращения протечек
• далее осуществите зажигание, и проверните немного двигатель с помощью стартера
• оцените в это время работу инжекторов: емкости должны заполнятся одинаково под каждым из них

Проверка с помощью рампы и отсоединения форсунок.

Если в какой-либо из емкостей наблюдается несоответствие остальным – такой инжектор необходимо почистить. Кроме того, возможен вариант, когда горючее продолжает течь даже после окончания зажигания. Это сигнализирует о потере герметичности форсунка и необходимости его замены.

Схема работы электромагнитного распылителя.

Как самому почистить форсунки инжектора в домашних условиях

Мы постепенно подошли к очень важному вопросу «как почистить форсунки?». Хочется отменить, что забитые форсунки составляют 60% от всех неисправностей с ними. В связи с такой распространённостью, было придумано несколько методов по их очистке, среди которых очистка форсунок в домашних условиях:

• промывка с помощью присадок проводится без снятия форсунок с двигателя. В топливный бак добавляют специальную очищающую присадку, которая помимо форсунок, нормализует работу всего мотора. Их имеется огромное количество, и выбирать приходится по своему усмотрению
• прочищение форсунок на ультразвуковом стенде (часто можно встретить как «ультразвуковая промывка», или «промывка форсунок ультразвуком») довольно тяжелый и специализированный метод, в основе которого лежит эффект кавитации. Форсунки в ультразвуковой ванне проходят многоразовую процедуру промывки и демонстрируют хорошее распыливание после прочистки

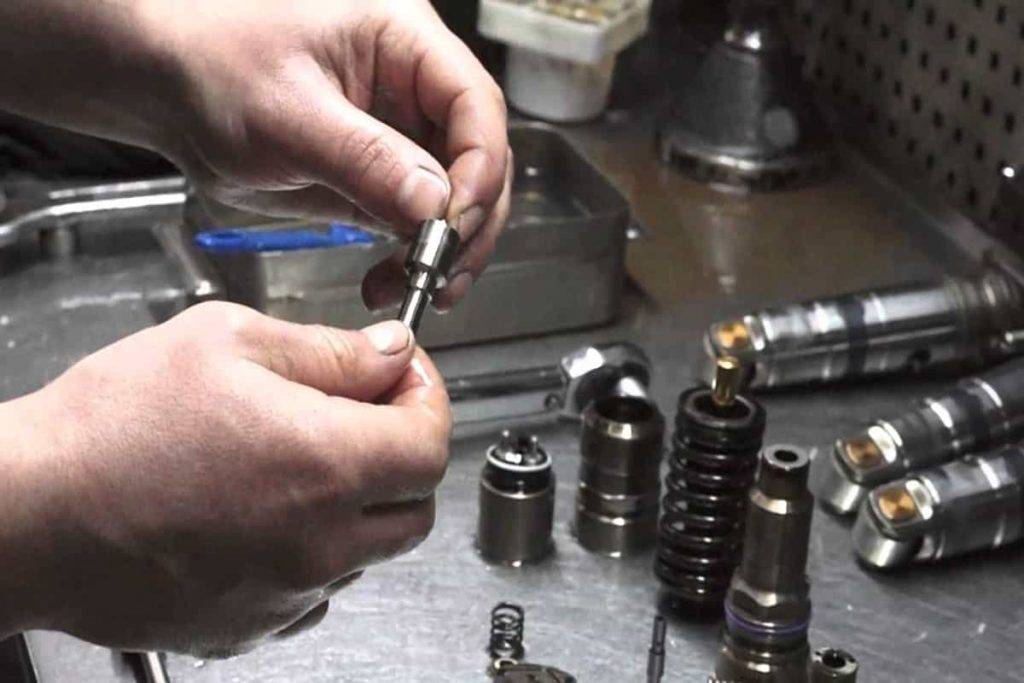

• промывка разборной форсунки по утверждениям многих водителей чревата потерей вакуумных функций и герметичности. Однако подобную процедуру, как правило проводят с помощью промывочной установки на СТО, или спринцовкой в домашних условиях. Для этого используют специальную промывочную жидкость

  При электромагнитной очистке уровень распыление проверяют многократно до соответствующего результата

Какую промывку лучше сделать ультразвуковую или жидкостную?

Неоднократно замечали споры по поводу того, что лучше: промывка форсунок присадками или ультразвуковая промывка форсунок на специализированном оборудовании. Справедливости ради будет сказано, что ультразвуковую чистку обычно проводят при наличии соответствующих серьезных проблем (нечеткая работа двигателя на холостом ходу, и т.д.). Жидкостная промывка форсунок инжектора хороша тем, что проводит профилактическую чистку всего двигателя (неплохо удаляет нагар с клапанов).

Однако, жидкостная промывка форсунок отлично справляется только с первой стадией засорения форсунок, а вот с последующими и более серьезными проблемами могут возникать проблемы. Проводят её «вслепую» как профилактику, а значит направленно воздействовать на определенный очаг загрязнений ей не под силу.

А вот к «ультразвуковому» методу воздействия прибегают чаще всего, когда необходима детальная диагностика по определению пропускной способности датчиков исполнительных механизмов (как правило, проводиться в мастерских с помощью компьютерных вычислений). Очищая значительно больше и лучше, такой тип промывки стоит в 2-3 раза дороже жидкостного аналога. Однако, следует быть аккуратным, так как старые, испорченные временем и неправильной эксплуатацией форсунки могут испортится окончательно под воздействием кавитации, и потерять свою первоначальную герметичность (давать течь при работе).

Профилактика форсунок

От необходимости промывки форсунок своими руками можно избавиться, регулярно осуществляя профилактические процедуры по обеспечению предварительной очистки форсунок. Например, в профилактических целях неплохо подойдет жидкостная очистка форсунок. Заметим, что не обязательно обращаться в автосервис в целях профилактики (хотя хуже точно не будет), достаточно сделать «клизму» и провести процедуру в домашних условиях.

Кроме того, существует старый «дедовский» способ, которым многие пользуются и поныне. Он подразумевает регулярный разгон автомобиля до скорости равной более 120 км/ч, и преодоление в таком режиме приблизительно 10-15 километров. Высокое давление внутри системы провоцирует самоочистку форсунки. Этот же метод подразумевает и прогазовку на холостом ходу до показателей 4000-5000 оборотов, на протяжении трёх минут. Хотя он менее эффективен первого.

Источник

Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!

Ключевые теги: неисправности автомобиля, устройство автомобиля, форсунки

Главное условие стабильной работы двигателя – правильная подача топливной смеси в камере сгорания, которая производится через форсунки. Поэтому неисправности форсунок часто становятся причиной того, что двигатель работает неправильно, потребляет много топлива, троит, а его тяга падает. Топливная форсунка — один из элементов системы подачи топлива, управляет ею электронный блок, который подбирает оптимальное соотношение воздушно-горючей смеси и давление ее подачи.

Признаки неисправности форсунки

Как показывает опыт, неисправность форсунки можно определить по признакам, которые, впрочем, могут сигнализировать и о других поломках. Среди проблем в работе двигателя, указывающих на то, что не работает форсунка инжектора, выделяют:

• нестабильная работа двигателя на холостом ходу;
• двигатель троит, то есть у него не работает один из цилиндров;
• существенно выросло потребление топлива;
• холодный двигатель плохо запускается;
• рывки при движении после нажатия на педаль газа;
• утрата динамики, особенно при резких ускорениях.

Видео: как проверить форсунку common rail не снимая с двигателя

При возникновении подобных симптомов, требуется проверить форсунки, как одну из наиболее вероятных причин их появления. Сделать это можно разными методами, например, многие специалисты снимают эти узлы и проверяют их. Но существуют методики, позволяющие определить, работает ли форсунка, не снимая ее. Это можно сделать и самостоятельно, причем для выполнения диагностики потребуется только один прибор, при этом разбирать ничего не потребуется.

Определение неисправности

Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение  его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.

Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора.  В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.

Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.

Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.

Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.

В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать  дополнительные манипуляции.

После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает.  Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет  канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.

При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка.  При наличии этого  инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.

Форсунка на инжекторном двигателе автомобиля играет определяющую роль в стабильности его работы. Она важна ничуть не меньше свечей зажигания или поршней, поскольку без грамотного впрыска топлива не произвести детонацию в строго заданный момент.

Форсунка впрыскивает топливо в камеру сгорания двигателя в определенном объеме, что позволяет поддерживать максимально экономичный и производительный режим работы ДВС. Электронный блок управления автомобиля регулирует количество подаваемого форсункой топлива.

Признаки неисправности форсунки

Если возникают проблемы со стабильностью работы двигателя, то однозначно сказать, что в этом виновата форсунка или любой другой компонент нельзя. Необходимо проверить катушку зажигания, свечи зажигания, компрессию в цилиндрах и другие компоненты, которые отвечают за детонацию в камере сгорания, в том числе форсунки.

Вот лишь некоторые из проблем, которые указывают на неисправность форсунок:

• Двигатель автомобиля показывает неустойчивую работу на холостом ходу;
• Значительно возросло потребление топливо;
• Имеются проблемы с пуском двигателя;
• Автомобиль потерял в динамике, и при обгоне или резком ускорении чувствуется нехватка мощности и рывки двигателя.

Если подобные проблемы имеются в автомобиле, можно начать диагностику двигателя с проверки форсунки. Существует несколько методов, как проверить форсунки не снимая с двигателя, и ниже о них пойдет речь.

Как проверить форсунки не снимая с двигателя при помощи мультиметра

Диагностический прибор мультиметр является верным помощником любого автомобилиста. Он позволяет не только проверить предохранители или аккумулятор, но и диагностировать неисправность форсунок.

Чтобы проверить форсунки мультиметром необходимо сделать следующее:

1. Снимите высоковольтные провода с форсунок и загляните в техническое руководство к автомобилю, чтобы определить, в вашем двигателе установлены форсунки высокого импеданса или низкого импеданса – это потребуется для точной диагностики;
2. Установите мультиметр в режим замера сопротивления и подведите диагностические провода к выводам форсунки, после чего произведите замер;
3. Если в вашем автомобиле установлены форсунки высокого импеданса, то измеренное сопротивление должно находиться в пределах от 12 до 17 Ом. В том случае, когда на автомобиле используются форсунки низкого импеданса, их сопротивление лежит в промежутке от 2 до 5 Ом.

В той ситуации, когда показатели отличаются от рекомендованных, следует снять форсунку с автомобиля и проверить ее более детально, а при необходимости заменить.

Проверка форсунок не снимая с двигателя на слух

Если вы считаете себя достаточно опытным в плане диагностики неисправностей автомобиля, то можете попробовать определить проблемы с форсункой на звук.

При работающем двигателе внимательно прислушайтесь к издаваемым из блока цилиндров звукам. Глухой звенящий звук свидетельствует о том, что имеются проблемы в работе форсунок двигателя. В таких случаях рекомендуется провести очистку форсунок.

Проверка механических свойств форсунки

Механические свойства форсунок проверить самостоятельно довольно сложно, учитывая необходимость в специфическом оборудовании для проведения подобных процедур. Во многих автомастерских имеются специальные стенды для проверки механических свойств форсунок.

С их помощью можно определить:

• Какой поток топлива проходит через форсунку при работе двигателя;
• Как выглядит «факел» распыления топлива из форсунки при работе двигателя. Если топливо проходит через форсунку неравномерно, велика вероятность, что необходимо ее прочистить.

Проверка механических свойств форсунки является наиболее точным методом диагностики данного компонента двигателя внутреннего сгорания.

Как очистить форсунки не снимая с двигателя

Если диагностирована неисправность форсунок двигателя, не исключено, что они загрязнены. Чтобы исправить ситуацию не снимая форсунки с мотора, можно:

• Использовать специализированные присадки для очистки двигателя, которые заливаются в топливный бак;
• Чтобы сохранять форсунки двигателя в чистоте, опытные водители рекомендуют ежемесячно выполнять их очистку при помощи давления. Для этого необходимо разогнать автомобиль на ровной дороге до скорости в 120 километров в час. В таком режиме требуется преодолеть 10-15 километров, после чего можно сбавлять обороты;
• Если у вас нет возможности гонять автомобиль на повышенной скорости, можете воспользоваться другим методом очистки форсунок без снятия с двигателя. Необходимо в течение 3 минут поддерживать обороты автомобиля на холостом ходу на уровне в 4-5 тысяч. Данный способ очистки форсунок менее эффективный, чем перечисленные выше варианты.

Специалисты рекомендуют выполнять очистку форсунок двигателя каждые 30-35 тысяч километров, даже если не наблюдаются проблемы в работе двигателя.

Зимой у многих автомобилей импортного производства начинают напоминать о себе «старые болезни», которые практически отсутствуют или редко проявляются в другие времена года. Плохая работа бензинового двигателя — одна из таких болезней, и часто тому виной является неисправный инжектор, который неравномерно распыляет топливо. В публикации «Бензиновый двигатель причины неисправности инжектор» рассматривается устройство инжектора, его основные неисправности, методы проведения диагностики поломок и способы их устранения.
Конструкция
Инжектор — самый важный элемент в системе впрыска бензиновых двигателей. Это электромагнитный клапан, который работает «под командой» ЭБУ, электронного блока управления двигателем. После получения импульсов определённой частоты, ЭБУ «отмеряет» дозу необходимого топлива, в зависимости от нагрузки двигателя и температуры охлаждающей жидкости. Точная и отлаженная работа этого механизма позволяет двигателю долго и исправно работать: меньший расход топлива, большая мощность и крутящий момент, легкий пуск двигателя при любых температурах — всё это плюсы отлаженной работы инжектора, но любые сбои в его работе ухудшают работу всего двигателя.
Очень часто в неисправной работе бензинового двигателя виноваты электромагнитные форсунки, которые не выполняют своих функций, или частично неисправны.
Это происходит из-за того, что нет электрического импульса на открытие клапана, может быть, произошёл обрыв обмотки электромагнита, а может быть загрязнены внутренние клапаны. Загрязненные внутренние клапаны чаще всего дают о себе знать авто-владельцу именно зимой при запуске инжекторного двигателя.
Поиск поломок
Если одна из форсунок вышла из строя, то «признаки болезни» двигателя могут совпадать с симптомами болезни неисправной свечи зажигания. Двигатель плохо работает, появляется сильная вибрация. Обнаружить поломанную форсунку можно при помощи поочерёдного отключения разъёмов. Если обороты двигателя снижаются, то форсунка работает отлично, если обороты не идут на спад значит, форсунка сломана.
Как найти причину поломки?
Это делается при помощи специального тестера, вначале проверяют подаваемое напряжение на форсунки (нормальное давление от 0 до 2-3В), если напряжение есть, значит с форсункой всё в порядке. Далее осуществляется проверка обмотки клапанов форсунок. При нормальной работе форсунок они имеют сопротивление 12-16 Ом, в системах с турбонаддувом – 4-5 Ом, а в системах с моноинжектором – 4-5 Ом. Подвижность электроклапана форсунки определяется моментальным подключением клемм форсунки к источнику электропитания, например, к аккумулятору двигателя. Нормально работающий инжектор будет слегка щёлкать, это будет говорить о нормальной работе клапана, при этом, если клапан работает, а цилиндр нет, значит, форсунка очень сильно загрязнена.
На станциях техобслуживания уровень загрязнения форсунок проверяют при помощи мультитестеров по продолжительности импульсов, которые ЭБУ подаёт для открытия клапана. Если форсунка загрязнена, то время импульса увеличивается.
Также, если в работе двигателя обнаружены нарушения, то можно проверить токсичность отработавших газов. Их токсичность повышается при переобогащении смеси, ухудшении смесеобразования, при невозможности воспламенения горючей смеси.
Если в машине установлен трёхкомпонентный катализатор, то здесь показателем ухудшения работы форсунок может служить увеличение содержания окислов азота. При этом, если иномарка новая, то не отработанное топливо в виде газов может быстрее вывести катализатор из строя.
Причины засорения форсунок
Некачественное топливо — вот одна из главных причин поломки форсунок. Огромное количество смол, которые оседают внутри форсунок, снижают пропускную способность, они не позволяют герметично закрываться клапанам, и тем самым меняется угол струи впрыскиваемого топлива.
При запуске двигателя в зимнее время, вышедший из строя клапан, является причиной переобогащения смеси, вследствие чего происходит повышенный расход топлива и повышается токсичность отработавших газов. При некорректном распылении топлива происходят нарушения в процессе смесеобразования, а это является первой причиной ухудшения практически всех показателей двигателя.
Засорение форсунок происходит при использовании поддельных топливных фильтров, либо же если просто авто-владелец забыл поменять во время фильтр.
При давлении в системе топлива может просто произойти разрыв фильтра, и грязь, естественно, попадёт в форсунки.
Ремонт
Форсунки ремонту не подлежат. Только регулярный уход и обслуживание систем питания поможет продлить жизнь вашим форсункам. Специалистами придуман ряд способов чистки инжектора. Использование специальных моющих присадок к топливу определённо продлит жизнь вашим форсункам и всей топливной системе. Однако только качественные присадки, и при регулярном применении помогут вашему автомобилю и его топливной системе.
Промывка инжектора
Отдельно хотелось бы отметить, что в иномарках с большим пробегом очистка с присадками может полностью вывести всю систему из строя, когда вся грязь из не промываемой системы смывается со стенок топливного бака, и устремляется к фильтру, и далее в форсунки. Сетка на форсунках забивается, и топливо перестаёт поступать.
Другой способ — это промывка инжектора без демонтажа, т.е. инжектор, остаётся не разобранным. Сначала отключают бензобак, затем штатный топливный насос и перекрывается канал слива топлива в бак. Одновременно с этим топливо-провод машины соединяется с профессиональным стендом, который подаёт в систему специальную жидкость. Два прогона жидкости с двумя перерывами — по 15-20 минут на каждые 15-20 тыс. километров пробега, и ваша топливная система будет подготовлена к зиме.
Ультразвуковой стенд — вот ещё один из способов чистки. Форсунки снимают и помещают в ванну с моющим раствором, где под действием ультразвука даже самые сильные отложения разрушаются.
На этом же стенде можно проверить качество чистки. Опыт показал, что ультразвуковой метод наиболее эффективен, и он даже может вернуть к жизни форсунки, которые уже не подлежат ремонту.

Автор: www.autoshcool.ru/1495-be…spravnosti-inzhektor.html

Хороший стенд для промывки собрал TermiT07: www.drive2.ru/b/1586759/

Почему не работают форсунки?

В наше время форсунки делаются с допуском 1 мкм, что позволяет им провести где-то миллиард циклов. Основная причина, по которой их производительность нарушается, заключается в загрязнении в процессе работы, несмотря на то, что путь всяким механическим частицам преграждают фильтры, которые отсеивают частицы больше, чем 10-20 мкм. Место установки фильтров — топливная магистраль и сама форсунка. Основная причина загрязнения заключается в неизбежном присутствии тяжелых частиц в топливе. Самое большое накопление грязи происходит после того, как двигатель заглушат. В этот момент, за счет того, что форсунка нагревается от двигателя, температура ее корпуса повышается, тогда как нет охлаждающего действия топлива. Легкие частички топлива, находящиеся в форсунке, испаряются, ну а тяжелые оседают, как лаковые отложения, уменьшающие сечение в калиброванном канале. Например, отложения толщиной в 5 мкм могут уменьшить пропускные способности данного канала где-то на 25%. Загрязнение отверстий в форсунках препятствует образованию топливной смеси, запорный клапан регулятора давления теряет свою герметичность, а топливный насос повышенного давления у дизелей уменьшает производительность своей работы.

Основные причины загрязнения форсунок.

А вот инжекторы автомобилей, которые эксплуатируются на территории бывшего СССР, приходится чистить через каждые 15 – 30 тысяч километров пробега. Причина плохого качества топлива лишь одна – стремление получить сверхприбыль от реализации ГСМ. В результате:

• Недостаточные мощности для производства бензина А-92 и А-95 , а вот А-98 на отечественных АЗС – это в большинстве случаев миф и хитрый маркетинговый ход – не более;
• Нарушение условий хранения топлива. Зачастую для хранения бензина А-76, А-80, А-92, А-95, А-98 используют одни и те же резервуары, в которых за годы эксплуатации скапливаются различные смолистые отложения, растворяемые топливом с более высоким октановым числом. Смолистые отложения в результате смываются в баки наших автомобилей, приводя к выходу из строя топливной системы;
• Использование при производстве топлива марганецсодержащих присадок, которые повышают антидетонационную стойкость. Это так называемые антидетонаторы, что позволяет легким движением руки превращать низкооктановый бензин в высокооктановый. Например, А-80 может “по мановению волшебной палочки” стать А-95, а детонации и ее последствий не будет как таковых. Присадки в свою очередь вызывают повышенный износ свечей зажигания и ускоренное загрязнение топливного фильтра мелкодисперсионными частицами кирпичного цвета.

Все эти причины и приводят к необходимости замены свечей зажигания, чистке инжектора, а в ряде случаев даже капитальному ремонту двигателя

Как понять, что с форсунками что-то не так? Признаки неисправности форсунок

Распространенные признаки, указывающие на проблемы в системе впрыска топлива:

• Двигатель работает на холостом ходу нестабильно, или даже глохнет на холостых;
• Повышенная вибрация на «холостых», повышенная шумность;
• Мотор плохо заводится;
• Загорается «Check Engine» на приборной панели;
• Повышенный расход топлива;
• Характерный запах топлива в моторном отсеке, возможный подтек;
• Ухудшение динамики и падение мощности.

Конечно, большинство вышеперечисленных симптомов могут иметь более чем одну возможную причину, и не всегда свидетельствуют о неисправной системе впрыска топлива. Подобные симптомы характерны и для других поломок, например, неисправные свечи зажигания могут стать причиной большинства вышеперечисленных проблем.

Подключаем компьютер к «мозгам»

Универсальная система кодов используется для уточнения конкретной проблемы, которая связана с той ил иной деталью или системой. Это позволяет ускорить процесс диагностики и поиска причин неисправности авто. Так, к примеру, на неисправность топливной форсунки указывают коды в диапазоне от P0000 до P0299 (контроль воздушно-топливной смеси). Последняя цифра между P0300 — P0308, например — 8, обозначает проблемный цилиндр, в котором есть неисправность. Следовательно, код P0308 указывает, что в цилиндре № 8 есть проблемы с форсункой. Прочитать код ошибки в памяти ЭБУ можно посетив СТО или купив OBD-сканер.

Определение поломки на слух

Большинство опытных водителей могут попробовать определить работу форсунок даже на слух. Новичкам не рекомендуется пользоваться подобным методом в силу отсутствия опыта.

Чтобы попробовать диагностировать форсунки на слух, не снимая с двигателя, потребуется, в идеале, стетоскоп, или небольшая тонкая доска. Одну сторону дощечки необходимо плотно прижать к обследуемой ТФ, ухом прикладываемся к другой стороне.

При исправной работе, форсунка не издает никаких сторонних звуков, не выделяет вибрации, а исключительно четко генерирует ритмичные щелчки. В случае если доносятся неравномерные шумы или стуки, то можно сделать вывод, что форсунка засорена. Степень повреждения определяется громкостью и частотой нехарактерного шума.

Автомобилисты с большим стажем могут при анализе обходиться и без пластины. Если неисправность существует, то из области двигателя будет исходить приглушенный высокочастотный звук, очень напоминающий писк. Если он непрерывно доносится при работающем моторе, то топливные форсунки необходимо исследовать на рампе или стенде.

Проверка баланса форсунок

Чтобы выполнить баланс ТФ необходимо для начала отключить бензонасос и завести машину. После нескольких секунд работы двигатель должен заглохнуть – это необходимо для исключения избыточного давления смеси. Затем подключается манометр, и только после возвращается на место бензонасос. Далее подключается компьютер с необходимым ПО и проводится диагностика.

Последующие действия выполняются исключительно при помощи специализированных программ. Можно обратить внимание, что бензонасос постепенно будет включаться и выключаться, как и форсунки. В целом можно выделить следующий алгоритм:

• Включение зажигания;
• Показания манометра в диапазоне 2,8–3 атм;
• Отключается бензонасос;
• Падение давление до 2,5–2,8 атм;
• Проверка одной ТФ;
• Анализ данных манометра – не должна наблюдаться значительная динамика;
• Давление восстанавливается к исходному благодаря включению бензонасоса;
• Процедура поочередно повторяется со всеми форсунками.

При правильной работе каждый элемент будет давать примерно одинаковые показатели. Если же в определенном месте сброс отличается, то можно говорить о неисправности форсунки или ее дальнейшей диагностики. После завершения манипуляций манометр нужно отключать лишь предварительно сбросив давление в системе.

Варианты предотвращения

Водитель способен снизить риск возникновения неисправностей. Рекомендуется применение качественной химии, способствующей промывке системы в ходе движения. Её нужно заливать каждый 5000 километров пробега. Этот метод особенно действенен для новых автомобилей. При его регулярном проведении срок использования форсунок существенно вырастает. Также рекомендуется профилактическая промывка и применением сольвента.

Как определить неработающую форсунку на работающем двигателе

Допустим, вы нашли признак неисправности форсунки и теперь хотите узнать, как проверить форсунки двигателя? Хочется сразу отметить, что сами форсунки бывают нескольких типов (механические и электромагнитные) и конструкция их имеет значительные отличия, а значит и методы проверки у них также должны отличаться. Проверить форсунки можно несколькими методами: проверка форсунок без снятия с двигателя, проверка снятых форсунок, проверка форсунка в домашних условиях, бензиновых или дизельных форсунок, и т.д. Мы разберем наиболее популярные из методик.

Чтобы узнать, как проверить работоспособность форсунки инжектора, не обязательно их снимать. Этот способ, один из самых простых проверок, и подразумевает проверку по звуку (или анализ издаваемых шумов мотором при работе). Как правило забитые или поврежденные форсунки издают приглушенный высокочастотный шум (звук, как правило, доносится из блока цилиндров).

Проверка подачи питания на форсунки

Проверка подачи питания на форсунки проводится в случае работы самих форсунок при поломке какого либо из инжекторов. Для проверки необходимо осуществить следующий порядок действий:

• отключите колодки;
• подключите к АКБ 2 провода, конец которых закрепляется на форсунках;
• включите двигатель.

После включение двигателя, необходимо обратить внимание на возможное вытекание топливной смеси – происходить это может по причине неисправностей в электрической цепи.

Проверка мультиметром(тестером) сопротивления на обмотке

Проверка мультиметром (тестером) сопротивления на обмотке также позволяет проверить форсунки двигателя не снимая их. Для этого нужно убедиться в уровне сопротивления ваших форсунок. Далее выполняем следующие действия:

• при выключенном двигателе, сбрасываем минус клемму с аккумулятора;
• следом отключаем электрический разъем на самой форсунке (находится на колодке, в виде зажима);
• на мультиметре устанавливаем значение наших форсунок и подключаем его контакты непосредственно к самой форсунке.

В норме, при высоком импедансе значение должно быть равно 11-17 Ом, при низком 2-5 Ом. При несоответствии значений, такую форсунку необходимо заменить.

Анализ работы форсунок на рампе

Этот способ подразумевает уже демонтаж топливной рейки. Форсунки, естественно, снимаются вместе с рампой. Затем все электрические контакты вновь подключить к рампе (ведь во время демонтажа они скидываются). Возвращается на место также минусовая клемма аккумулятора, скинутая ранее.

Далее:

1. рампа ставится в моторный отсек так, чтобы удалось поместить ёмкость с нанесённой шкалой под форсунками;
2. к рампе подключаются подаваемые шланги горючего (обязательно надёжно их зафиксировать на концах);
3. мотор запускается стартером (желательно работать вместе с ассистентом);
4. пока ассистент вращает стартер, нужно протестировать КПД функционирования всех форсунок (бензин должен подаваться одинаково на всех форсунках);
5. на последнем этапе процедуры зажигание выключается, проверяется уровень бензина в ёмкостях (очевидно, что уровень должен быть одинаковым).

Форсунку инжектора может проверить своими руками каждый. Необязательно при очередной трудности ехать сразу в автосервис. Опытный автомобилист должен уметь делать в ремонте кое-что и сам.

Видео: как проверить форсунку common rail не снимая с двигателя

При возникновении подобных симптомов, требуется проверить форсунки, как одну из наиболее вероятных причин их появления. Сделать это можно разными методами, например, многие специалисты снимают эти узлы и проверяют их. Но существуют методики, позволяющие определить, работает ли форсунка, не снимая ее. Это можно сделать и самостоятельно, причем для выполнения диагностики потребуется только один прибор, при этом разбирать ничего не потребуется.

Как проверить, что форсунка льет

Инжектор может лить в цилиндр как в бензиновых, так и в дизельных двигателях. Чтобы обеспечить мотору стабильную и бесперебойную работу, инжектор должен четко отмерять и своевременно впрыскивать порцию топлива в камеру сгорания. Льющий в цилиндр инжектор снижает КПД распыла горючего (нарушается форма факела). Также появляется черный или серый дым, повышается расход топлива и снижается мощность двигателя. Сам мотор заводится с трудом. Проверить детали впрыска можно несколькими способами.

1. Проверка инжектора без снятия.

Это самый простой способ, позволяющий быстро проверить форсунки, не снимая их. Основным критерием здесь является звук, издаваемый работающим двигателем. При наличии высокочастотного приглушенного шума, доносящегося из-под капота, скорее всего, одна из форсунок неисправна или льет в цилиндр и нуждается в чистке.

2. Проверка питания.

В случае проблем с запуском двигателя и при безотказной работе инжектора желательно также провести диагностику подачи питания. Порядок действий здесь следующий:

• отключение колодки от инжектора;
• подключение к аккумулятору двух проводов, одновременно соединяемых с элементами впрыска;
• запуск двигателя и наблюдение за пропуском топлива или его отсутствием.

По результатам наблюдения можно сделать вывод:

• вытекающее топливо говорит о неисправности электрической цепи автомобиля;
• отсутствие подтекания означает, что проблем нет.

3. Диагностика с помощью омметра.

В данном случае для проверки используется омметр.

Этим способом определяются неисправности инжектора (в частности, когда он льет в цилиндр) по измерению его сопротивления. Происходит это в несколько этапов:

• Для конкретного автомобиля узнается стандартное значение сопротивления на форсунке. К примеру, у ВАЗ это значение составляет 11–15 Ом, у иномарок же оно может отличаться как в большую, так и в меньшую сторону.
• Система обесточивается, для чего с АКБ снимается клемма.
• С помощью тонкой отвертки с элемента впрыска снимается электроразъем. Для этого достаточно отстегнуть специальный зажим, расположенный на колодке.
• К элементам впрыска подсоединяются провода измерительного прибора, производятся замеры.

Путем таких измерений определяются текущие значения сопротивления и сравниваются с паспортными. При обнаружении отклонения неисправный элемент необходимо снять и заменить на новый. Затем операция по проверке сопротивления повторяется. При этом нужно оценить работу самого двигателя. Его характеристики должны поменяться в случае правильно выполненных действий.

Первые признаки льющей форсунки

Льющая форсунка – это форсунка, которая плохо распыляет горючее или просто сливает его струйкой в камеру сгорания. Какие признаки того, что работа форсунки нарушена? Прежде всего можно ощущать подёргивания на холостом ходу или при режимах малой нагрузки. Когда мотор немного разогреется, то подёргивания уменьшатся, потому что в разогретом двигателе топливо гораздо лучше испаряется, даже если распыл нарушен.

Если автомобиль не заводится с первой попытки, а только со второй или третьей, а раньше он всегда нормально заводился даже с похожей температурой на улице, то это тоже признак льющей форсунки. Всё дело в том, что если форсунка льёт, она пропускает топливо даже в то время, когда двигатель не работает. В связи с этим, в рампе очень сильно падает давление. А из-за того, что топливный насос во время пуска работает всего лишь несколько секунд, а потом выключается на программном уровне, то этого не хватает, чтобы в топливной рампе было необходимое давление. Именно поэтому двигатель приходится запускать несколько раз, чтобы давление выровнялось до необходимой отметки.

Кроме того, если хотя бы одна из форсунок льёт, то это сильно обедняет топливовоздушную смесь. Как известно, что такая смесь горит значительно хуже и сильнее склонна к детонации. Это может заметить датчик детонаций, а многие автолюбители просто не обращают на это внимания, ошибочно считая, что сломан именно сам датчик.

Иногда происходит вспышка в двигателе, когда стартер ещё не работал. Это тоже один из признаков того, что из форсунок подтекает топливо. Этот хлопок чаще всего означает именно то, что холостая искра от зажигания зажгла протёкшее топливо.

Как самому очистить форсунки без снятия с двигателя

В процессе диагностики частой причиной неустойчивой работы мотора является то, что инжекторные форсунки забились. Существует несколько способов очистки форсунок, среди которых может использоваться механический, ультразвуковой или очистка при помощи специальных химических составов.

Рекомендуем прочитать статью о том, какие существуют способы диагностики и очистки инжекторных форсунок. Из этой статьи вы узнаете о механической, химической и ультразвуковой очистке инжектора на примере очистки форсунок дизельного двигателя.

В ряде случаев заливка в топливный бак специальной присадки-очистителя инжектора достаточно для того, чтобы нормализовать работу всей системы. Также рекомендуется с определенной периодичностью раскручивать мотор до высоких оборотов и разгонять автомобиль до 110-130 км/ч. на ровных отрезках пути. В таком режиме нужно проехать 10-20 километров. Продолжительная работа форсунок под нагрузкой позволяет реализовать так называемую самоочистку.

Напоследок добавим, что перечисленные выше способы очистки позволяют удалить только незначительные загрязнения. Серьезно забитый инжектор необходимо чистить механически, составами под давлением или ультразвуком. Что касается промывки форсунок, специалисты рекомендуют промывать инжектор каждые 30-40 тыс. пройденных километров.

Чистку инжектора стоит делать для профилактики, а не после появления признаков неисправности. Если автомобиль эксплуатируется в режиме городской езды на топливе сомнительного качества, тогда интервал профилактических мер следует сократить применительно к индивидуальным условиям эксплуатации.

Присадки к бензину для промывки инжектора

Присадки для промывки инжектора – это самый дешевый и простой способ его очистки от загрязнений. Такие присадки есть в ассортименте многих производителей автохимии. Они наиболее эффективны при регулярном добавлении в бензобак.

При появлении первых признаков загрязнения инжектора можно применить ударную дозу таких присадок, но при условии, что бензобак и трубопроводы относительно чистые. Иначе вся грязь окажется в электробензонасосе и фильтре тонкой очистки топлива, что долговечности этим узлам явно не добавит.

Промывка инжектора без снятия форсунок с двигателя

Чистка и промывка инжектора без снятия форсунок с двигателя осуществляется при помощи несложной промывающей установки:

• для этого двигатель отключают от штатной системы питания;
• вместо неё подключают установку для промывки инжектора;
• после чего мотор заставляют 20-30 минут работать на специальном сольвенте.

Моющая способность такого состава очень высока и он без труда вымывает все отложения (пример смотрите на видео в конце статьи).

Промывка и чистка инжектора ультразвуком

Ультразвуковая промывка инжектора на сегодняшний день является самым эффективным способом очистки. Для этого форсунки снимаются с мотора и помещаются в ультразвуковую установку со специальным растворителем.

Принцип действия установки следующий:

1. Для того, чтобы помочь растворителю вымыть шлаки, его при помощи ультразвука заставляют вибрировать.
2. Колебания жидкости практически не воздействуют на форсунку, но заставляют резонировать шлаки, которые отслаиваются от металла и становятся легкой добычей растворителя.

Время такой промывки инжектора обычно составляет от получаса до часа. К достоинствам этого способа можно отнести ненадобность дорогостоящего сольвента, однако при этом производится достаточно большой объем работ по снятию и обратной установке форсунок на двигатель.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка.  При наличии этого  инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.
