Оглавление
- 1 Где находится кран отопителя печки?
- 2 Устройство крана отопителя печки и принцип работы
- 3 Разновидности кранов отопителя печки
- 4 Неисправность крана отопителя печки
- 5 Профилактика неисправности крана отопителя печки
- 6 Замена крана отопителя печки
Кран отопителя печки автомобиля — одна из несложных с технической точки зрения деталей механизма обогрева авто. Однако выход из строя крана достаточно неприятен, так как в разгар холодов можно остаться без обогрева салона, либо, наоборот, в теплое время года печка будет «жарить по полной». Конечно, заменить кран можно в любом автосервисе, однако можно устранить неисправность и самостоятельно.
Кран отопителя печки — это регулятор потока охлаждающей жидкости, протекающей через радиатор печки машины. Кран отопителя управляется рычажком на передней консоли — в теплый сезон, когда обогрев салона авто не нужен, рычажком кран перекрывается, а охлаждающая жидкость проходит в обход радиатора печки. В зимнее время года рычаг ставится в правое положение. В этом случае охлаждающая жидкость, проходя через радиатор печки, нагревает подаваемый вентилятором воздух, что и позволяет обогревать салон автомобиля.
Где находится кран отопителя печки?
Кран отопителя печки автомобиля располагается под центральной консолью авто. В большинстве автомобилей он располагается с правой стороны консоли ближе к пассажирскому сиденью, однако в некоторых моделях он располагается со стороны водительского места. Добраться до крана можно сняв пластиковую крышку торпеды и убрав коврик.
Однако доступ со стороны салона не позволит демонтировать кран отопителя. В зависимости от модели автомобиля до крана можно добраться из-под днища авто (в большинстве старых автомобилей) или прямо из подкапотного пространства.
Устройство крана отопителя печки и принцип работы
Кран крепится к радиатору печки с помощью болтов. С помощью рычага и тросика управления кран связывается с рычажком на передней панели. Переключая рычажок салона на синюю или красную зону автомобилист открывает или закрывает кран. С помощью шлангов, уходящих в подкапотное пространство, кран связан с общей системой охлаждения двигателя. Именно по шлангам в радиатор отопителя поступает охлаждающая жидкость.
В открытом положении крана охлаждающая жидкость проходит через радиатор отопителя и нагревает его металлическую поверхность. Нагнетаемый вентилятором воздух нагревается от поверхности и обогревает салон.
Разновидности кранов отопителя печки
Всего существует несколько разновидностей крана отопителя, подходящих для одной модели автомобиля.
- Штатный заводской пластмассовый кран с резиновой мембраной в качестве запорного механизма. Как часто бывает в моделях отечественных автомобилей прошлых лет, этот кран — самый недорогой и самый ненадежный. Такой кран «любит» окисляться, прикипать и ржаветь.
- Шаровой кран. В таком агрегате вместо резиновой мембраны установлен шарик с дырками. Такая схема устройства детали намного надежнее, однако все же не предотвращает окисления. Стоимость шарового крана намного выше, чем стандартного заводского.
- Керамический кран отопителя состоит из пластикового корпуса и двух керамических пластин, выполняющих запорные функции. Самый надежный вариант крана отопителя печки, однако из-за невысокой пропускной способности керамического крана его теплоотдача невысока. К тому же керамические краны склонны к подтекам. Керамический кран — самый дорогой вариант кранов отопителя печки.
Неисправность крана отопителя печки
Так как в теплый сезон кран не используется, то при включении печки в наступившие холода водитель может столкнуться с неисправностью. Основных проблем с краном отопителя печки три.
- Закисание крана, связанное с длительным неиспользованием печки в теплое время года. Весной, летом и осенью печка используется только для вентиляции воздуха, поэтому рычаг переключения крана переведен в крайнее левое положение. За этот срок заслонка крана может закиснуть, что приводит к невозможности включения печки. На ранних стадиях неисправность проявляется слабой подачей горячего воздуха даже при максимально открытой заслонке. Применив излишнюю силу при закисании крана его можно и вовсе сломать. Неисправность нельзя назвать критичной, однако перед зимними холодами ее необходимо устранить.
- Подтекание крана из-за разгерметизации корпуса, когда уплотнительные кольца и сальники изнашиваются, что приводит к неполному закрытию крана. Следствием этого является понижение уровня охлаждающей жидкости в бачке и, соответственно, во всей системе охлаждения движка. Подтекание крана проявляется влажными пятнами на ковролине, запахом антифриза в салоне и жировым следом в нижней части лобового стекла.
- Заклинивание крана продуктами разложения антифриза и другим мусором. Неисправность проявляется сходным образом с закисанием крана, однако причина ее другая. Накапливающиеся в механизме крана отложения антифриза и грязь приводят к заклиниванию крана, что не позволяет регулировать уровень жидкости, поступающей в радиатор печки.
Если закисание и заклинивание крана — серьезная, но не критичная поломка, то неисправность, связанную с подтеканием крана, лучше устранить как можно скорее. Иначе из-за снижения уровня охлаждающей жидкости может пострадать вся система охлаждения двигателя авто.
Профилактика неисправности крана отопителя печки
Профилактика крана отопителя печки позволяет предотвратить ранний выход из строя механизма. Чтобы перед началом «отопительного сезона» не остаться с неработающей печкой, необходимо время от времени переключать рычажок из красной зоны в синюю зону и обратно. Это предотвратит закисание и заклинивание крана отопителя.
Также необходимо тщательно следить за подтеками охлаждающей жидкости в салоне авто — например, время от времени приподнимать коврики и изучать пол автомобиля на предмет пятен от вытекающей «охлаждайки».
Замена крана отопителя печки
Механизм крана отопителя настолько прост, что не подлежит ремонту. Устранить неисправность можно заменив саму деталь в сборе. Для этого придется потрудиться, так как замена крана предусматривает доступ к нему как из салона, так и из подкапотного пространства и из-под днища автомобиля.
- Для начала необходимо установить автомобиль на ровную поверхность. Под радиатор нужно установить пустую тару, в которую следует слить охлаждающую жидкость из радиатора.
- Далее тару нужно переставить под двигатель автомобиля и слить «охлаждайку» из мотора. Для этого необходимо открутить специальный болт на блоке с левой стороны.
- Затем нужно из подкапотного пространства ослабить винты хомутов, с помощью которых крепятся шланги, связывающие кран с системой охлаждения движка. После этого шланги нужно снять с патрубков крана.
- После этого нужно ослабить винты хомутов шланга со стороны крана. Для этого придется перейти в салон авто и снять пластиковую крышку торпеды. После того, как винты ослабили, нужно снять шланги в месте их крепления к радиатору печки.
- Из подкапотного пространства открутить гайки, удерживающие кран.
- После этого из салона авто кран можно снять. Остается лишь отсоединить тягу, связывающую кран с рычагом управления на передней консоли. Для этого с помощью пассатижей нужно отсоединить скобу, на которой крепится тяга. После этого кран можно окончательно вынуть.
Установка нового крана отопителя проходит в обратном порядке, за исключением одного момента. Сначала подсоединяются шланги, связывающие кран с системой охлаждения двигателя, а уже затем устанавливается скоба и тяга. После этого в систему можно заливать охлаждающую жидкость.
Появление в салоне автомобиля лужиц охлаждающей жидкости заставляет владельца задуматься, где находится кран печки ВАЗ-2115. В подавляющем большинстве случаев сей неприятный симптом возникает именно из-за протечки данной детали. Для замены крана совершенно необязательно ехать в автосервис – процедура эта довольно проста и не требует каких-либо специальных знаний и навыков.
Располагается кран печки в автомобиле 2115 в нижней части торпеды. Добраться до него можно со стороны пассажирского кресла. При этом для замены детали не придется разбирать половину машины, так как доступ к ней открыт практически полностью.
Если наблюдается протечка крана, его необходимо заменять как можно скорее. В противном случае охлаждающая жидкость может на полном серьезе затопить весь салон. В такой ситуации потребуется не только производить ремонт, но и тратить довольно много времени на уборку в машине.
Что нужно для замены крана печки? Вам понадобится всего несколько инструментов и принадлежностей:
- комплект торцовых и накидных ключей;
- набор отверток;
- новая деталь. Лучше всего выбирать современные керамические краны, которые комплектуются всеми необходимыми уплотнительными элементами;
- жидкость WD-40;
- герметик из силикона, обеспечивающий надежную герметизацию системы;
- любая емкость, в которую вы будете сливать охлаждающую жидкость.
Ремонт автомобиля лучше всего осуществлять на яме или с использованием подъемника – так вы сможете получить свободный доступ ко всем деталям.
Процесс замены крана печки на ВАЗ-2115
Для начала полностью сливаем антифриз в заранее подготовленную тару, чтобы избежать протечек в процессе демонтажа потекшего крана. После выполнения данной процедуры потребуются следующие действия:
- ослабляем хомуты, фиксирующие патрубки, которые соединяют двигатель с краном печки;
- зачищаем патрубки с использованием металлической щетки и обрабатываем их жидкостью WD-40. Этот несложный этап позволит вам без особых проблем отвинтить старую деталь;
- откручиваем гайки, которыми закрепляется кран. Для этого нужно использовать ключ на 10;
- перебираемся в салон авто и немного вытягивая деталь на себя, извлекаем специальный пружинный фиксатор;
- отсоединяем кран от троса управления и снимаем его;
- подключаем трос к новой детали, устанавливаем на место пружинный фиксатор и прикручиваем кран к патрубкам.
Сборка осуществляется в обратном порядке. В процессе подключения нового крана обязательно используем силиконовый герметик, устойчивый к воздействию охлаждающей жидкости, а также закручиваем на место сливную пробку. На последнем этапе заливаем антифриз и проверяем работу системы.
Как правильно выбрать кран печки
Напоследок хотим дать несколько полезных рекомендаций по выбору краника печки для вашего автомобиля. Современный рынок предлагает несколько разновидностей этих устройств:
- самый простой вариант – кран, устанавливаемый на заводе-производителе авто. Он построен на мембранном элементе из резины, которая часто не выдерживает повышенных температур и «прикипает». Решение данной проблемы – замена изделия. Именно поэтому заводские краны лучше не покупать;
- шаровой краник, который обойдется намного дороже мембранного, но и прослужит значительно дольше;
- керамическое устройство. Оптимальный вариант, который вполне заслуженно считается наиболее надежным и долговечным. Для изготовления корпуса такого крана используется металл или полимерный материал, устойчивый к перегреву, а в качестве запорного элемента используется пара пластин из керамики.
Какой выбрать кран для печки ВАЗ-2115? Мы рекомендуем не экономить на приобретении данной детали и выбирать самый долговечный вариант. Это позволит избежать частой замены и сэкономить весьма приличную сумму денег.
Самостоятельно меняем кран отопителя на автомобилях ВАЗ 2113 и ВАЗ 2115
Отопительные системы на ВАЗ 2113 и ВАЗ 2115 никогда не отличались большой надёжностью. Поэтому автолюбителям практически всегда приходится что-то дорабатывать в этих системах. В первую очередь это относится к отопительным кранам, которые имеют нехорошее свойство подтекать в самый неподходящий момент. Попробуем разобраться, почему течёт кран печки в автомобиле ВАЗ и как устранить эту проблему.
Назначение отопительного крана на ВАЗ 2113 и ВАЗ 2115
Сначала следует сказать, что на автомобили ВАЗ 2113 и ВАЗ 2115 устанавливаются совершенно одинаковые отопительные краны, конструкция которых не менялась со времён ВАЗ 2108. Назначение печного крана сводится к тому, чтобы регулировать поток антифриза, поступающего в малый отопительный радиатор. Кран можно переключать так, чтобы охлаждающая жидкость шла по большому кругу охлаждения (это делается в холодное время года) или по малому кругу охлаждения (в этот режим кран переключается летом).
Расположение отопительного крана
Практически на всех автомобилях ВАЗ печной кран находится под центральной панелью, со стороны пассажира. Чтобы заменить это устройство, панель придётся снять, открутив для этого несколько саморезов. К крану всегда подключена пара резиновых патрубков, удерживаемых стальными хомутами.
Здесь же следует отметить, что перед снятием крана всегда рекомендуется полный слив антифриза из системы. Однако опытному водителю по силам демонтировать кран без слива антифриза (но для новичка этот вариант слишком сложен, поэтому ниже он рассматриваться не будет).
Неисправности отопительного крана и их причины
Существует ряд поломок, типичных для отопительных кранов ВАЗ. Вот они:
- окисление. Кран отопителя ВАЗ начинает подтекать из-за сильного окисления. Происходит это так: зимой кран постоянно открыт, антифриз идёт по большому кругу, обогревая салон. Весной необходимость в этом отпадает, кран закрывается и пребывает в закрытом положении в течение 3–5 месяцев. За это время он успевает буквально прикипеть к патрубку. Так что вновь открыть его удаётся только с помощью плоскогубцев. Разумеется, герметичность крана после этого нарушается и возникает течь;
Антифриз на ВАЗ 2113 вытекает через кран прямо на пассажирский коврик - заклинивание. Отопительный кран на автомобиле ВАЗ, как и любое другое устройство, может просто выработать свой ресурс и какая-то из его деталей сломается, делая невозможным закрытие и открытие устройства;
- растрескивание патрубков и ослабление хомутов. Патрубки печного крана выполнены из резины, которая со временем трескается (это происходит особенно быстро, если машина постоянно эксплуатируется при низкой температуре). Стальные хомуты, которыми патрубки крепятся к крану, постепенно ослабевают из-за так называемой усталости металла. Всё это приводит к утечкам антифриза, которые видны как в кабине, под ногами пассажира, так и на земле под автомобилем.
Резиновые патрубки печных кранов ВАЗ часто трескаются на морозе
Особенности выбора отопительного крана на ВАЗ 2113 и ВАЗ 2115
После поломки крана автолюбителю придётся его менять. И здесь возникает вполне логичный вопрос: какой кран купить на замену? Перечислим основные типы печных кранов, рассмотрим их плюсы и минусы:
- мембранный печной кран. Именно такой кран ставят на заводе практически на все автомобили ВАЗ, включая ВАЗ 2113 и ВАЗ 2115. Надёжность мембранных кранов крайне низка, и как уже говорилось выше, они сильно подвержены окислению. По этой причине покупать на замену мембранный кран не рекомендуется, несмотря на его низкую цену, которая начинается от 200 рублей;
- кран шаровый. Он дороже мембранного (стоимость начинается от 500 рублей), но и его надёжность выше. При этом шаровый кран тоже выполнен из металла, а значит, проблема окисления никуда не исчезает, так что рано или поздно автовладельцу придётся открывать этот кран плоскогубцами;
- кран керамический. Оптимальный и самый дорогой вариант (хороший керамический кран может стоить 1000–1500 рублей). Жидкость в таком кране запирается с помощью пары керамических пластин, плотно прижатых друг к другу. О проблеме окисления водитель может забыть, поскольку керамика инертна. Этот кран является оптимальным вариантом из всех вышеперечисленных, так что если автовладельцу позволяют финансы, остановиться следует именно на нём.
Оптимальный вариант для ВАЗ 2113 — печной кран из керамики
Процесс замены отопительного крана на ВАЗ 2113 и ВАЗ 2115
Перед началом работы следует определиться с инструментарием и расходниками. Вот что нам потребуется:
- исправный отопительный кран;
- ключи рожковые;
- ключи торцовые;
- шестилитровая ёмкость с новым антифризом;
- ёмкость для старой охлаждающей жидкости (лучший вариант — небольшой таз);
- отвёртка плоская;
- отвёртка крестовая;
- плоскогубцы;
- ветошь.
Последовательность операций
- Машина ставится на смотровую яму или на эстакаду. Колёса надёжно фиксируются с помощью противооткатных башмаков. Затем под главным радиатором откручивается пробка, начинается слив антифриза в заранее подставленный таз или ведро. Следует помнить, что полный слив антифриза занимает от 10 до 20 минут.
Антифриз удобно сливать в таз, подставленный заранее - Под капотом нужно отыскать два отопительных патрубка. На патрубках есть стальные хомуты. Винты на хомутах откручиваются с помощью крестовой отвёртки, патрубки снимаются с трубок вручную.
Хомуты на наружных патрубках ВАЗ 2113 ослабляются отвёрткой - В кабине, со стороны пассажира, снимается боковая панель, под которой располагаются патрубки отопительного крана. Для снятия этой панели следует воспользоваться плоской отвёрткой и рожковым ключом на 10. После снятия панели откроется доступ к патрубкам, которые крепятся к крану стальными хомутами. Для ослабления этих хомутов потребуется маленькая плоская отвёртка.
Для ослабления внутренних хомутов на патрубках крана ВАЗ 2113 придётся снять боковую панель - Другими концами патрубки отопительного крана крепятся к печному радиатору. Там тоже есть два хомута. Они ослабляются крестовой отвёрткой и стягиваются с радиаторных трубок вручную.
- Как только кран будет полностью свободен от патрубков (как со стороны салона, так и со стороны двигателя), можно переходить к откручиванию его крепежа. Печной кран держится на двух шпильках с гайками на «10». Откручивать эти гайки лучше всего с помощью накидного ключа, так как места под боковой панелью мало.
Шпильки печного насоса ВАЗ 2113 удобно откручивать накидным ключом - После выкручивания обеих гаек кран можно снять с крепёжных шпилек. Но делать это надо осторожнее, потому что к крану крепится тяга, которую тоже придётся отсоединить.
- Тросовая тяга отопительного крана держится на стальном зажиме. Чтобы его разогнуть, необходимо использовать плоскогубцы.
Тяга печного насоса ВАЗ 2113 держится на зажиме, который разгибается плоскобуцами - Теперь печной кран извлекается из своей ниши, заменяется новым, а затем отопительная система собирается в обратной последовательности.
Печной насос ВАЗ 2113 освобождён от тяги и патрубков и теперь его можно снимать
О модернизации отопительного крана
Как уже было сказано, печной кран на ВАЗ не слишком надёжен. Поэтому некоторые автолюбители идут на радикальные меры для того, чтобы раз и навсегда избавить себя от утечек антифриза. Самый простой вариант модернизации выглядит так: из крана вырезается переходная трубка, а на её место вставляется простой керамический водопроводный штуцер с шаровым краном (причём автовладельцы предпочитают ставить фирменные итальянские штуцера, а не дешёвые китайские). Получившаяся конструкция представлена на фото ниже.
Достоинства такой замены очевидны: высокая надёжность и никаких протечек. Но есть и существенный минус: открывать и закрывать кран придётся вручную. А для этого нужно будет каждый раз останавливаться и лезть под капот.
Установку печного крана прямо в салоне вряд ли можно назвать удачным инженерным решением, особенно если надёжность узла невысока. Так что менять печной кран владельцу ВАЗ придётся непременно и лучшее, что он может сделать в этой ситуации — не ждать, когда охлаждающая жидкость польётся под ноги пассажиру, а установить керамический кран сразу после покупки машины.
Замена крана отопителя
Замена крана отопителя на автомобиле ваз производится при нарушении герметичности крана отопителя. Признаком течи крана печки является образование в салоне автомобиля ваз лужиц охлаждающей жидкости на ковровом покрытии у ног переднего пассажира.
С наступлением холодов все водители переводят рычажок выключения обогрева в “красную” зону, и многие сразу же обнаруживают под ногами пассажира лужу “Тосола”. То же самое случилось со мной весной при выключении “печки”. Так что к нежному крану стоит прикасаться пореже. Лучше – дважды в год, остальное время регулируя температуру заслонкой подачи “забортного” воздуха. Но запасной узел бывалые держат наготове.
Для выполнения работы по замене крана отопителя потребуются новый кран отопителя, червячный хомут диаметром 16-23 мм и охлаждающаяся жидкость.
Работу по замене крана отопителя на автомобиле ваз проводим при холодном двигателе. В моторном отсеке ослабляем затяжку хомутов крепления подводящего и отводящего шлангов отопителя к патрубкам крана, и снимаем шланги с патрубков.В салоне крестообразной отверткой ослабляем затяжку хомутов крепления шлангов радиатора отопителя к патрубкам крана и снимаем шланги.
Снимаем скобу тяги и выводим тягу из отверстия рычага крана.В моторном отсеке ключом «на 10» отворачиваем две гайки крепления корпуса крана к щитку передка.В салоне вынимаем кран. Собираем все в обратной последовательности… Кран был поставлен кирамический…
Как сделать замену крана печки на ВАЗ-2115 самостоятельно
Одно из важнейших достоинств автомобилей ВАЗ – это простота обслуживания и надежность. Тем не менее машины имеют ряд слабых мест, которые доставляют их владельцам немало хлопот. Одним из таковых считают кран отопителя. Названный узел на всех моделях, и 2115-я не стала исключением, довольно несовершенен и быстро выходит из строя. По счастью, замена крана печки не требует большого опыта и высоких трудозатрат. Как ее произвести – расскажем далее.
Устройство отопительной системы
Рассматриваемый кран позволяет закрывать или, напротив, давать неограниченный доступ нагретой мотором охлаждающей жидкости (ОЖ) к радиатору печки. Для усиления конвекции в схеме также задействован и электровентилятор. Последний нагнетает воздух, происходит теплообмен, и в салоне повышается температура.
Располагается краник печки под приборной панелью. Получить к нему доступ удастся, сняв со стороны переднего пассажирского сиденья боковую накладку.
В летний период нужды в обогревателе нет, а потому заслонка остается закрытой, а, соответственно, тосол перестает поступать в обогреватель. В этом случае система выполняет функцию вентиляции, а ненужная охлаждающая жидкость циркулирует по малому контуру и остывает в основном радиаторе.
Кран активно начинают использовать с осени, когда в печке возникает нужда. Приводится он в движение специальным рычагом, установленным на панели приборов. От него идет приводной тросик, а тот, в свою очередь, подключен к упомянутой выше запирающей арматуре.
Причины поломки
Замена крана, в случае с ВАЗ, обычно требуется, если тот перестал работать. Так случается, когда его заклинивает. Происходит это из-за оседания на его элементы твердых частиц, содержащихся в тосоле и коррозии металла.
Вторая причина – появление течи. Она возникает после утраты герметичности мембраны.
В обеих ситуациях выбора не остается – приходится заняться починкой. Сам кран отремонтировать практически нереально – его просто меняют на исправный. Процедура не является сложной, но желательно все работы производить в паре с помощником.
Течь крана печки нуждается в максимально оперативном устранении, так как она способна спровоцировать множество проблем. Вытекание тосола непосредственно в салон – это самая незначительная из них.
Больше бед натворит нехватка ОЖ в системе охлаждения двигателя – из-за этого он может запросто выйти из строя.
Итак, если в кабине внезапно запахло тосолом, а под ковриком появилось мокрое пятно, то, прежде всего, необходимо проверить именно краник. Вооружитесь фонариком и, сняв боковую панель с центральной консоли (сторона пассажира), загляните в открывшуюся нишу. Обратите внимание – течь может и из радиатора, а также патрубков, а значит, и их не помешает осмотреть. Впрочем, чаще виноват именно краник.
Подготовка к замене
В первую очередь приобретите новый кран. Штатное изделие, устанавливаемое на ВАЗ-2115 производителем, опытные автослесари рекомендуют не использовать. Купите керамический элемент и дополнительно комплект прокладок к нему.
Понадобятся еще:
- баллончик ВД-40;
- ключи на 13 миллиметров и 10;
- отвертки крестовая и плоская;
- ведро или тазик емкостью не менее 8 литров;
- герметизирующий состав (силиконовый нейтральный).
Если тосол давно не менялся, то приобретите и его в достаточном количестве, ведь чтобы заменить кран, старый придется полностью слить из системы. И, наконец, установите ВАЗ-2115 на яму (рампу либо подъемник) – нужен доступ к ее днищу.
Порядок замены
Сначала убедитесь, что мотор авто полностью остыл, так как работать с горячей ОЖ не только сложно, но и опасно.
Если двигатель холодный, то сразу отправляйтесь под ТС с пустой емкостью. Первоначально разместите ее под радиатором. С последнего скрутите заглушку. Далее в подкапотном пространстве медленно отверните крышку распределительного бачка. Когда ОЖ вытечет, перенесите ведро под блок цилиндров – на нем также имеется сток. Его местонахождение: непосредственно за модулем зажигания.
Когда тосола в системе не останется, заверните все пробки и крышку распределительного бака и приступайте к снятию патрубков. Они удерживаются хомутиками. Чтобы ослабить болты на последних, следует использовать ВД-40 и плоскую отвертку.
Освобожденные шланги со стороны капота снимите с большой аккуратностью – в них обычно остается немного ОЖ. Слейте ее в тару.
Теперь переходите непосредственно в салон. Отверните саморезы, крепящие боковую вставку центральной консоли, со стороны пассажирского сиденья. Получив доступ к крану, отсоедините от него патрубки, также соблюдая осторожность (положите на пол тряпку на случай вытекания тосола).
На днище отверните гайки, крепящие кран, – для них необходим торцовый ключ на 10 миллиметров. После этого вернитесь в салон ВАЗ и аккуратно потяните кран печки на себя. Далее отключите тросовый привод от него, убрав предварительно пружинный зажим. Монтируя новое устройство, не забудьте установить свежие прокладки, а также и уплотнитель, располагающийся в месте соединения детали с кузовом.
Перед фиксацией крана печки к нему подключают трос, поскольку позднее делать это будет неудобно. Поставьте на место патрубки, обработав их торцы герметизирующим средством, и хорошенько затяните хомуты, но не перестарайтесь – пластмассовый корпус крана может треснуть. Аналогичным образом выполняется фиксация шлангов в моторном отсеке.
После замены залейте свежую охлаждающую жидкость, закройте капот, включите двигатель и проверьте, работает ли печка и не течет ли где-нибудь тосол.
Замена радиатора печки
Рассказать также и об этой процедуре будет нелишним. Большой сложности она не представляет, но занимает много времени.
Порядок действий следующий:
- отключите минусовый кабель с батареи;
- демонтируйте приборную панель и обшивку рулевой колонки;
- снимите также перчаточницу, пластик с центральной консоли, ЭБУ, воздуховод, кожух, которым закрывается печка и испаритель кондиционера (если последний есть).
После этого открывается прямой доступ к радиатору. Его осматривают на предмет протечек, и если таковые обнаруживаются, то элемент заменяется на новый или чинится.
Замена крана отопителя на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115
Где находится кран отопителя в салоне автомобиля?
Он располагается в самом низу торпеды, легче всего к нему можно будет подобраться, со стороны пассажирского кресла.
Как заменить кран отопителя на ВАЗ 2113-ВАЗ 2115?
Снятие:
1) В начале слейте всю оставшуюся охлаждающую жидкость, из радиатора. (Как слить эту жидкость, вы можете просмотреть в статье: «Замена охлаждающей жидкости», в рубрике «сливание»)
2) Далее откройте капот, и после чего найдите там место где располагается кран отопителя, а после нахождения с помощью крестообразной отвертки, ослабьте два винта хомутов, которые крепят шланги на патрубках крана.
Примечание!
После того как винты хомутов крепления будут ослаблены, снимите оба шланга, с патрубков отопительного крана!
3) Затем переберитесь в салон автомобиля, и разыщите там кран отопителя, а после находки точно таким же образом ослабьте два винта, которые крепят хомуты шланга.
4) Далее ослабьте крепление хомутов этих же двух шлангов, но только уже в том месте, где они крепятся к радиатору отопителя.
5) Теперь когда все хомуты ослаблены, полностью снимите оба шланга, с радиатора и крана.
6) Следом выйдите из машины и подойдите к подкапотному пространству, а после этого отверните две гайки, которые удерживают кран на шпильках.
7) Теперь снова перебравшись в салон машины, снимите со щитка передка отопительный кран.
Далее удерживая кран в руке, с помощью пассатижей, снимите скобу которая удерживает тягу.
9) И под завершение операции, когда скоба будет снята, отсоедините саму тягу от рычага крана, тем самым полностью сняв кран отопителя с машины.
Установка:
1) Сперва взяв новый кран отопителя в руки, наденьте на него:
• Сперва левый шланг.
• А затем правый.
• После установки обоих шлангов, наденьте на них хомуты, и после чего заверните винты этих хомутов которые крепят шланги, до упора.
2) Затем проденьте тягу привода, через отверстие, которое присутствует на металлической части крана.
3) И после чего застопорите тягу скобой, которая её крепит.
4) Далее установите кран отопителя, на свое место.
5) А уже следом, всю оставшуюся установку, закончите в обратном порядке снятию.
Источники
- vaz-russia.com/remont-vaz-2113/zamena-krana-otopitelya-na-vaz-2113-vaz-2114-vaz-2115.html
- ladaprofi.ru/vaz-2115/kak-sdelat-zamenu-krana-pechki-na-vaz-2115-samostoyatelno.html
- drive2.ru/l/288230376152948984/
- autozam.ru/remont-i-obsluzhivanie/kran-pechki-vaz-2114.html
- ladaautos.ru/vaz-2115/raspolozhenie-i-zamena-krana-pechki-vaz-2115.html
Эта запись станет полезна тем автолюбителям, кто меньше всего обращает внимание на то, как НАДО делать тот или иной ремонт, а дерзает и экспериментирует!)) Ну конечно тем, у кого руки длинные)
В общем, предыстория этой записи такова, что месяца полтора назад я обнаружил, что кран печки не перекрывает движение жидкости в отопитель. Ни в какую. Флажок крана двигался вправо-влево, но безрезультатно, патрубки были горячие. Надо менять кран! Печально, что скажешь. Начал лазить в интернетах, узнавать на СТО — в общем везде описано что процедура сия адская по сути и содержанию. Это всё начиная от выбора крана (обычный, керамика, шаровый) и заканчивая самим процессом замены, для которого нужна яма, куча инструмента и т.д.

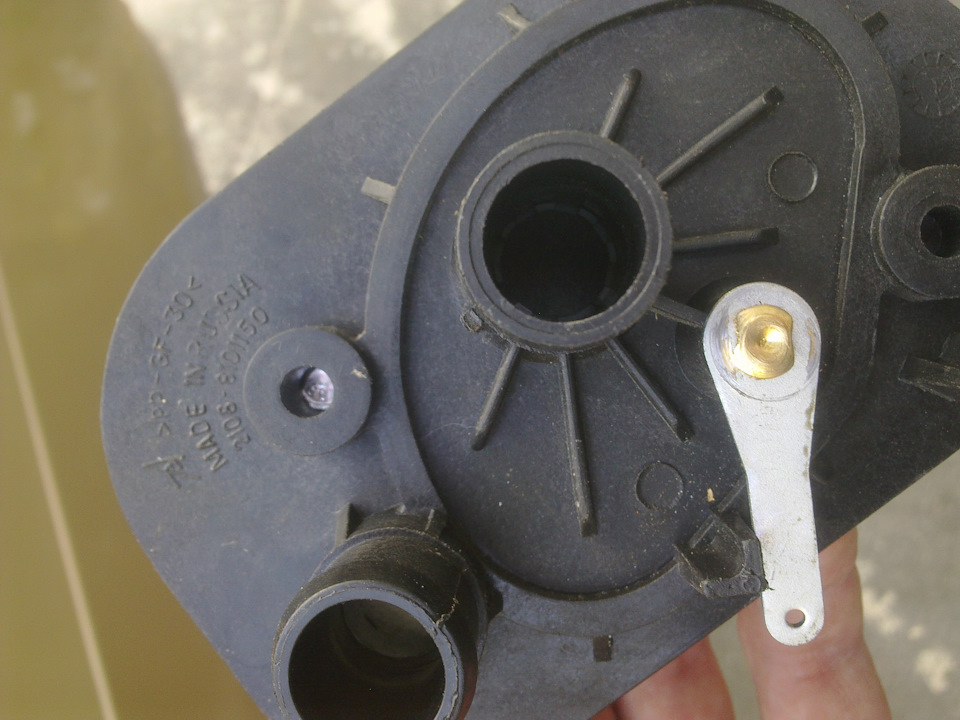

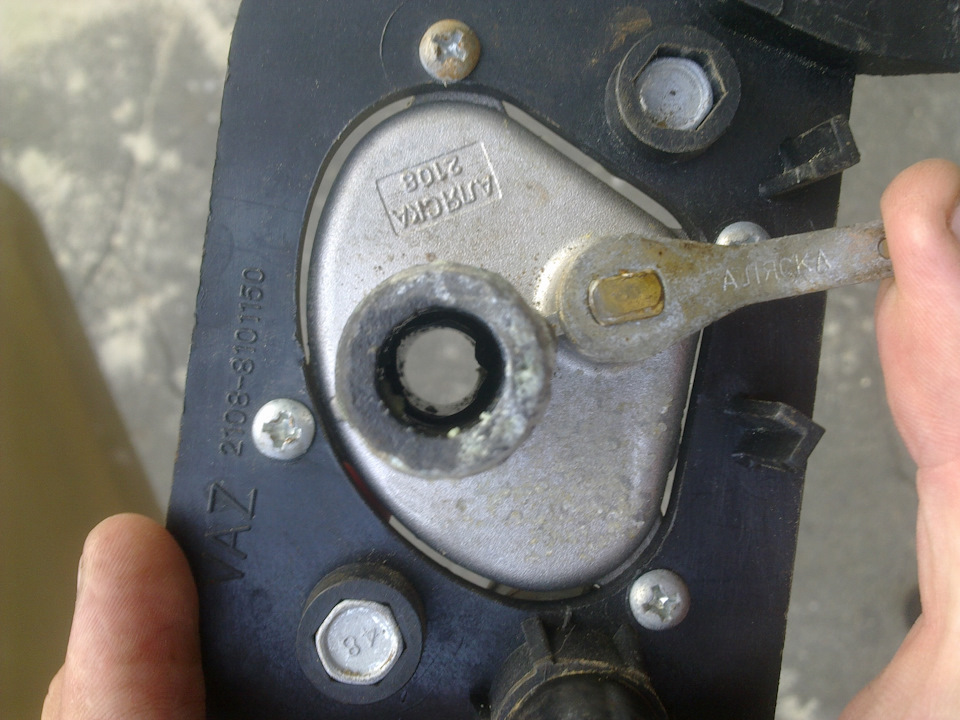

Купил я самый обычный стоковый кран ДААЗ. И вот почему. Ни один кран керамический (кстати, у меня тоже стоял керамический кран, «Аляска») не удовлетворил меня по своему качеству сборки и работы — флажок ходил с люфтом, заслонка открывалась не полностью. А когда взял в руки обычный ДААЗовский кран — сразу понял, что это вещь. Просто, чётко, без излишеств.
И пролежал этот кран 1,5 месяца в багажнике, пока я позавчера, в День Независимости не нашёл время для попытки его самостоятельной замены — и хочу с гордостью сказать, что попытка была реализована и стала полностью удачной — кран заменён!)) БЕЗ ЯМЫ, С МИНИМУМОМ ИНСТРУМЕНТА, С МИНИМАЛЬНЫМ РАЗБОРОМ))) Всё только руками, которые пролезли туда куда надо СВЕРХУ, через капот!
Итак!
1) Сливаем антифриз. Для этого нам нужна обрезанная сверху 6-ти литровая бутылка. Если снять провод 1-й свечи, она прекрасно пролазит в самый низ и стаёт чётко под сливную пробку блока цилиндров. Сливать надо в два захода, так как за один раз всё слить не получится.
Полный размер

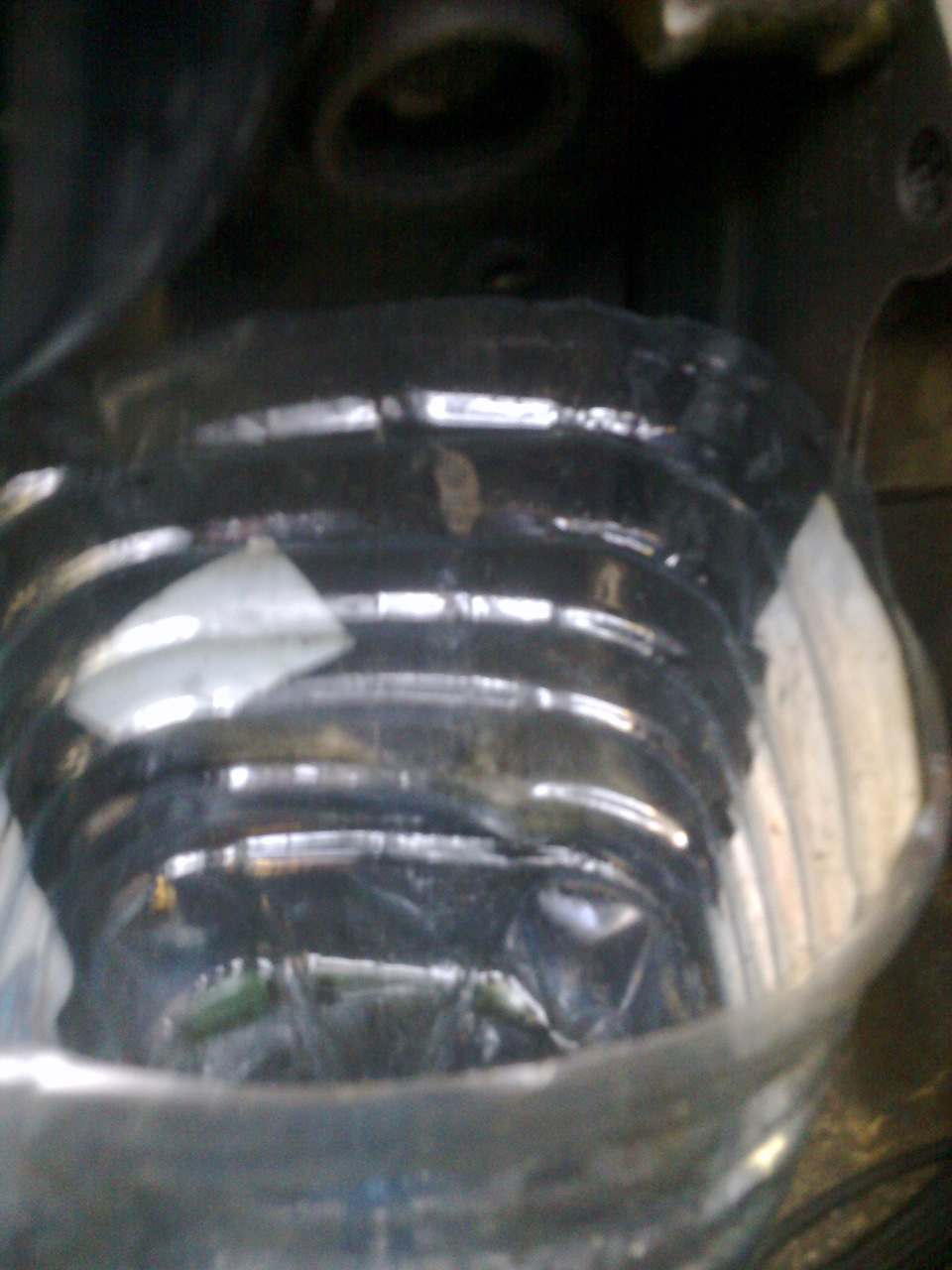

Ёмкость под пробкой
Полный размер

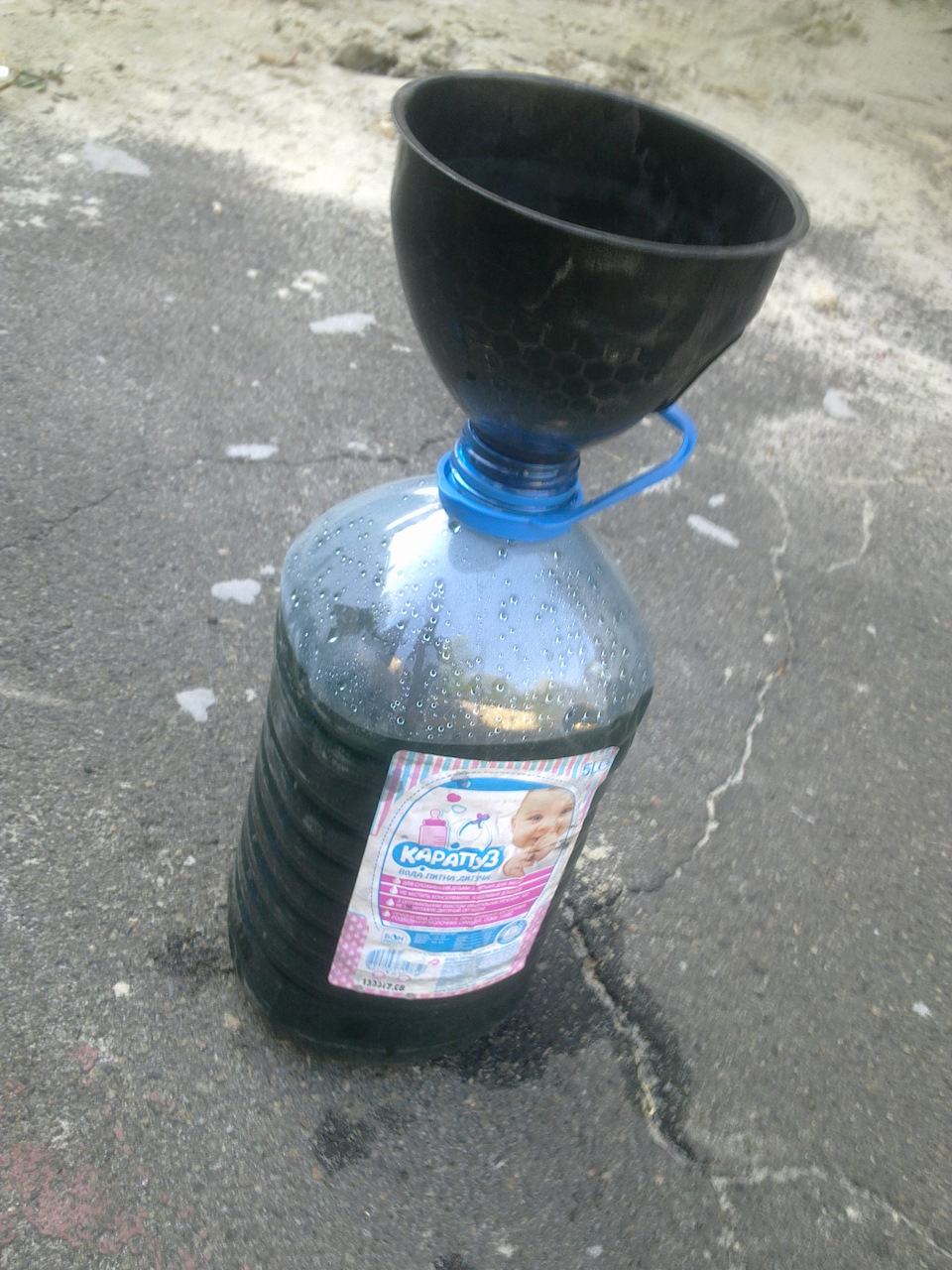

Антифриз сливаем в общую тару
2) С помощью торцового ключа на 10 откручиваем 2 гайки крепления крана к кузову. Для этого нужно зайти сначала с одной стороны машины, а затем с другой, и оба раза правильно нащупать шпильки и гайки.
3) С помощью рожково-накидного ключа на 7(8) таким же способом откручиваем два хомута на патрубках подвода и отвода на кране. Кран со стороны двигателя у нас свободен. Затем отсоединяем эти же патрубки от термостата и отводящего патрубка двигателя, то есть снимаем их вообще. Это нужно для их визуального контроля и дальнейшей промывки или замены.
Полный размер

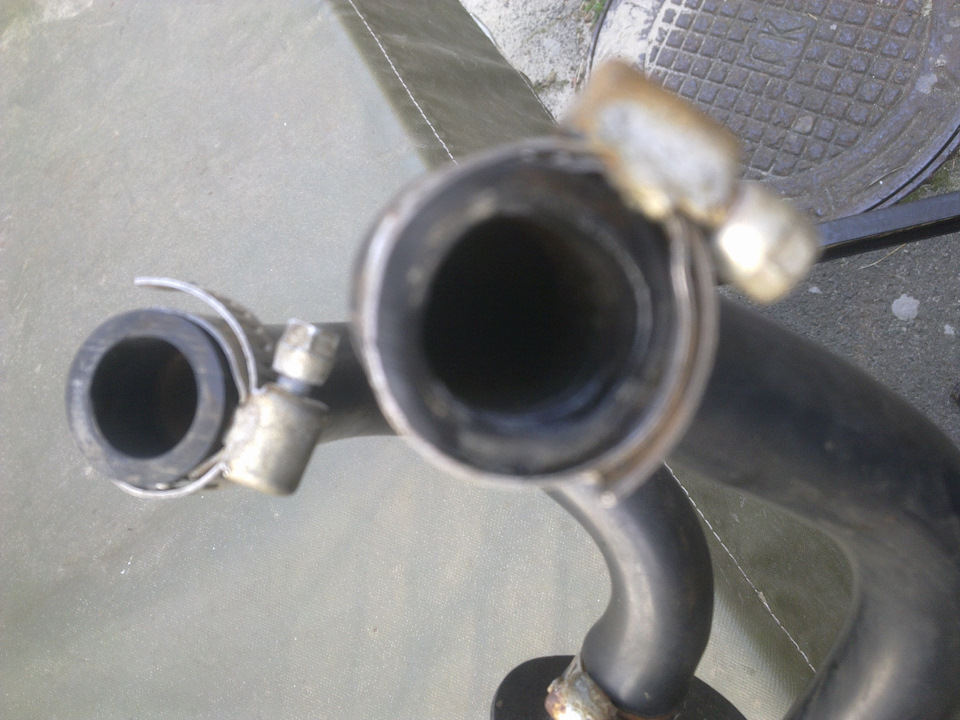

Подводящий патрубок
4) Перебираемся в салон. Снимаем пластиковую центральную накладку.
Ослабляем хомуты крепления патрубков к радиатору отопителя. При этом из-за разницы давления весь антифриз у нас автоматически вытечет со стороны двигателя, а не в салон. Отсоединяем патрубки от радиатора. Снимаем скобу крепления тяги крана, снимаем тягу и осторожно вытягиваем кран на свет Божий. При этом со стороны салона с крана патрубки можно не снимать, он выйдет и так.
Снятый керамический кран «Аляска» оказался намертво закисшим в открытом положении, при этом сам флажок прекрасно ходил. Уж и не знаю, что за дрянь заливали в систему, что и керамика не выдержала.
Полный размер
Кран керамический,
Полный размер
Закис намертво в открытом положении. Флажок ходит.
5) Берём новый кран и подсоединяем к нему те патрубки, которые идут в салон. Пр этом не забываем осмотреть их на предмет общей пригодности к дальнейшему использованию. У меня они видимо недавно менялись.
Полный размер
Новый кран ДААЗ
Полный размер
Патрубки салона
Полный размер
Подсоединяем к крану
6) Заводим всю конструкцию в штатное место. Подсоединяем патрубки к радиатору. Затем надеваем тягу и скобу. Это далось мне далеко не сразу, и задолбался я неслабо.
7) Опять возвращаемся к моторному отсеку и прикручиваем кран вышеописанным способом. Перед присоединением патрубков их нужно промыть, если они уже плоховаты — лучше заменить, что я и сделал. Купил 2 новых пр-ва БРТ. Правда, уже только на следующий день, так как ни один магазин уже не работал. Присоединяем, при этом очень важно нащупать всё правильно и до конца их насадить на кран. Аккуратно и не спеша закручиваем хомуты. Подсоединяем патрубки к термостату и отводящему патрубку. Заливаем обратно антифриз, не забываем об осадке, который может быть на дне ёмкости. При этом надо быть готовым к тому, что где-то 0,5 — 1 л. придётся долить свежего антифриза.
Полный размер
Новые патрубки
Г О Т О В О !
В итоге — фактически я сделал эту работу в течении одного дня, но закончил на следующий, так как негде уже было купить патрубки; сбил все руки, порезал и поцарапал, но сделал ими всю работу без ямы и посторонней помощи. Надеюсь, кому-то этот опыт будет полезным.
И вчера это событие было отмечено выездом на природу и вкуснейшим шашлыком)))
На автомобилях семейства ВАЗ есть немало узлов и механизмов, которые далеки от совершенства и имеют низкую надёжность. Одним из таковых является кран печки. Владельцы ВАЗ 2105–07 довольно часто сталкиваются с необходимостью замены этой детали из-за утечек охлаждающей жидкости или внутреннего окисления механизма, что нарушает его работоспособность. Благо, деталь стоит недорого и заменить её в гаражных условиях под силу каждому.
Замена крана печки ВАЗ 2105, 2106, 2107
Одним из элементов системы отопления «Жигулей» является кран печки, с помощью которого регулируется температура воздуха в салоне. Со временем нормальное функционирование крана нарушается, что обусловлено теми или иными проблемами. При появлении неполадок деталь нуждается в демонтаже и последующем ремонте или замене. В большинстве случаев кран не ремонтируют, а меняют на новый.
За что отвечает и где расположен кран печки
Отопление салона ВАЗ 2105–07 осуществляется посредством охлаждающей жидкости (тосол, антифриз), которая циркулирует по системе охлаждения силового агрегата. Отбор тепла производится радиатором печки, подключение которого к системе выполнено посредством двух патрубков. Благодаря работе вентилятора отопителя воздух прогоняется через теплообменник, нагревается и подаётся в салон автомобиля. Однако тепло требуется далеко не всегда. Так, в летний период иногда приходится включать обдув стёкол, чтобы они не запотевали. Подогрев в этом случае будет излишним. Чтобы была возможность регулировать подачу тёплого воздуха, в системе отопления предусмотрен кран печки. С помощью этого узла производится регулировка подачи горячей охлаждающей жидкости (ОЖ) в радиатор отопителя или полное её перекрытие. В результате вентилятор не нагревает и не отапливает салон, когда это не требуется.
Кран печки расположен непосредственно на входе в радиатор и крепится посредством двух болтов. Герметизация соединения обеспечивается резиновым уплотнителем. Управление краном осуществляется тросиком с рычагом на передней панели. Путём перемещения рычага можно закрывать или открывать запорный механизм, тем самым регулируя поток жидкости через радиатор и температуру воздуха, которая поступает в салон.
Когда нужна замена и какой кран выбрать
Необходимость в замене крана отопителя возникает по ряду причин. К таковым относятся:
- заклинивание узла;
- подтекание;
- недостаточно тёплый воздух в салоне.
Стоит рассмотреть эти неполадки более подробно. Заклинивание крана происходит из-за появления засора либо образования накипи при использовании воды вместо тосола. Неисправность устраняется путём прочистки либо замены узла. Иногда бывает, что с краника слетает управляющий трос. В этом случае достаточно вернуть его на место и закрепить. Если кран заклинило, то рычаг управления будет двигаться с большим усилием. Если же перемещение рычага лёгкое, то это свидетельствует о том, что трос слетел.
Наиболее частой проблемой с краном является появление течи. В результате под ногами переднего пассажира образуется лужа из охлаждающей жидкости. Если в системе охлаждения используется антифриз, то при появлении течи, в салоне на стёклах образуется маслянистый налёт. В этом случае уровень ОЖ в системе падает, что может привести к серьёзным последствиям — перегреву двигателя. Для начала нужно подтянуть крепление крана к радиатору. Если это не помогло и утечка жидкости не прекращается, узел нуждается, как правило, в замене.
В составе тосола присутствуют вредные для организма человека вещества, что говорит о необходимости устранения неполадки в кратчайшие сроки.
Выяснив, что кран нуждается в замене, нужно определиться, какую деталь выбрать. Сегодня можно приобрести керамический либо шаровой запорный механизм. Поэтому у владельцев, которые столкнулись с выбором, возникает вопрос, чему отдать предпочтение? Если исходить из опыта владельцев «Жигулей», то керамическая деталь более предпочтительна, поскольку керамика не подвержена окислению.
Что касается шарового крана, то его приходится менять 2 раза в год — весной и осенью. Однако выбор остаётся за владельцем авто.
Видео: простой и надёжный способ замены стандартного крана печки ВАЗ
Как снять кран печки ВАЗ 2105–07
Чтобы приступить к замене узла потребуется подготовить некоторый перечень инструментов и материалов:
- рожковый ключ на 7 и 10;
- крестообразную отвёртку;
- новый кран и резиновые прокладки (если нет в комплекте);
- герметик;
- ветошь;
- тосол для доливки.
Процедура замены механизма на карбюраторных и инжекторных машинах проводится аналогичным образом. Работу осуществляют на холодном двигателе в следующей последовательности:
- Сливаем тосол из системы охлаждения мотора, для чего снимаем защиту картера, откручиваем пробку радиатора и болт на блоке цилиндров.
- В подкапотном пространстве ослабляем хомут и снимаем подающий патрубок печки.
С подводящей трубки снимаем патрубок - Демонтируем правый воздуховод, который крепится посредством защёлок и гаек.
Для удобства рекомендуется демонтировать правый воздуховод - Откручиваем кожух управляющего троса и снимаем последний с рычажка крана отопителя.
Трос управления краном печки крепится при помощи скобы и болтика на 7 - Отворачиваем 2 гайки крепления крана к радиатору отопителя, при этом желательно подложить ветошь, поскольку может вытечь некоторое количество ОЖ.
Кран отопителя закреплён двумя болтами - Вынимаем запорный механизм вместе с подводящей трубкой и уплотнителем.
Кран демонтируют вместе с подводящей трубкой и уплотнителем - Откручиваем 2 болта крепления подводящей трубки к крану и снимаем трубку вместе с резиновой прокладкой.
От старого крана отсоединяют трубку и извлекают уплотнительную резинку
Видео: как демонтировать кран печки ВАЗ «классика»
Как установить кран отопителя
Процедура монтажа новой детали проводится в обратном порядке:
- Производим замену уплотнителей и прикручиваем трубку к новому крану.
Уплотнители крана рекомендуется менять даже при хорошем внешнем состоянии - Монтируем кран на место, затягивая гайки с «чувством».
- Устанавливаем на место трос и регулируем его таким образом, чтобы кран полностью открывался и закрывался при перемещении рычага на передней панели.
Чтобы кран открывался и закрывался полностью, необходимо выполнить регулировку троса - Возвращаем на место демонтированные элементы.
- На подводящую трубку перед стыковкой с патрубком наносим герметик.
Для улучшения герметичности на подводящую трубку перед стыковкой с патрубком наносят немного герметика - Заливаем тосол и убеждаемся в отсутствии течи.
После замены крана печки производят заливку охлаждающей жидкости - Запускаем и прогреваем мотор, чтобы устранить воздушные пробки.
Прилагать слишком большое усилие при затяжке болтов крепления крана не стоит. Иначе резиновые уплотнители выдавит, что может привести к появлению течи.
Замена крана печки на ВАЗ 2105–07 не является сложной, но требует внимания и аккуратности. Несмотря на простоту процедуры, лучше отдавать предпочтение качественным изделиям и проверенным производителям, чтобы не приходилось лишний раз заниматься ремонтными работами.
Содержание:
- 1 Признаки неисправности крана печки ВАЗ 2114
- 2 Необходимый инструмент
- 3 Где находится кран отопителя на ВАЗ 2114?
- 4 Замена крана печки
- 5 Проверка крана печки
- 6 Какой кран отопителя выбрать?
Система отопления в салоне модели 2114 не является надежным узлом автомобиля. Активное использование отопителя в холодный сезон приводит к регулярным поломкам конструкции. Выход из строя вентилятора печки, протечка крана, неисправность термостата – это неполный список возможных поломок. Кран печки – слабое место конструкции, т.к. изготавливается он из пластика, теряющего со временем свою форму. Самостоятельная замена крана печки ВАЗ 2114 нередко сопровождается установкой кранов нового образца. В статье разберем причины поломки и предоставим инструкцию с пояснениями для ремонта своими руками.
Полезное видео:
Чаще всего неисправность возникает в холодное время года, когда отопитель салона используется на полную мощность. Не исключаются поломки и в теплую погоду. Постоянное использование регулятора температуры в салоне приводит к быстрому износу пластмассовых деталей краника. Перечислим основные признаки неисправности этого элемента:
- Появление жирного налета на поверхности лобового стекла. Характерно при наличии протекания антифриза из корпуса крана. Помимо того, что при такой поломке перестает нормально функционировать теплый обдув, пары антифриза негативно воздействуют на здоровье человека;
- Прекращение подачи теплого воздуха говорит о заклинивании регулятора внутри крана;
- Главный признак неисправности – появление подтека охлаждающей жидкости под ковролином со стороны водителя. Рекомендуется проверять это место на предмет протечек регулярно.
Полезно: Устройство печки ВАЗ 2114
Помимо прекращения подачи теплого воздуха, поломка краника ведет к постоянной утечке антифриза. Это повышает риски снижение уровня охлаждающей жидкости до минимального, что весьма опасно для двигателя.
Рано или поздно замена краника печки на ВАЗ 2114 необходима на любом автомобиле этой модели. Даже своевременное обслуживание системы отопления не дает гарантий того, что этот узел не выйдет из строя. Всему виной конструктивной просчет инженеров. Изготавливать краник, в котором постоянно находится горячая жидкость, из пластмассы низкого качества – явный просчет. Минимальная деформация корпуса краника ведет к просачиванию антифриза в ноги водителя. Также владельцы модели 2114 жалуются на отсутствие уплотнительных колец и резиновых прокладок в конструкции регулятора.
Инструкция, как поменять кран печки, будет представлена ниже. Для начала рассмотрим необходимый список инструментов, который пригодится при замене элемента своими руками.
Необходимый инструмент
Сложности, которые могут возникнуть при выполнении работы связаны лишь с неудобным расположением краника. В остальном, процесс замены не вызовет проблем. Перед началом работ приготовьте следующие инструменты и материалы:
- Плоскогубцы для снятие прикипевших патрубков;
- Плоская и крестообразная отвертки;
- Новый кран отопителя на ВАЗ 2114;
- Ветошь для очистки подтеков и небольшая тара для слива антифриза;
- Канистра с новым антифризом для доливки;
- Набор гаечных ключей (пригодятся ключи на 10 и 13).
Для упрощения работы заранее слейте антифриз с радиатора машины.
Далее приступайте к изучению инструкции о том, как заменить кран печки своими руками.
Где находится кран отопителя на ВАЗ 2114?
Расположение крана отопителя таково, что для его снятие нужно действовать как в салоне автомобиля, так и под ним. Сам краник скрывается около радиатора печки и виден после снятия боковой декоративной накладки панели со стороны водителя.
Без снятия патрубков, ведущих к крану, достать корпус из места его посадки не получится. Для свободного демонтажа крана нужно понимать, где находятся патрубки под капотом.
Как видно на фотографии, помимо двух патрубков, свободному демонтажу мешают гайки. При редком их откручивании они могут закиснуть и прикипеть. Поэтому перед началом работ следует обработать их поверхность смазывающими жидкостями, к примеру WD-40. Обламывание этих шпилек серьезное осложнит работу, поэтому не спешите и дайте смазке подействовать 10-15 минут.
Полезно: Как снять моторчик печки на ВАЗ 2114?
Замена крана печки
После подготовки и обработки ржавых гаек можно приступать к снятию элемента. Если Вы планируете установить новый краник – рассмотрите доработанный образец с металлическими элементами. В процессе работы придерживайтесь следующих шагов:
- Разожмите хомуты на патрубках под капотом и слейте оставшуюся охлаждающую жидкость в тару.
- В салоне автомобиля открутите декоративную накладку панели со стороны ног водителя.
- Снимите внутренние патрубки и также слейте оставшийся тосол.
- Для высвобождения краника возьмите накидной ключ и заберитесь под машину для доступа к гайкам крепления. Открутите их.
- Для снятие тросика мембраны понадобятся плоскогубцы. Также для лучшего доступа к тросику можно снять накладку панели со стороны пассажира и забраться оттуда. Снимать бардачок при этом не нужно.
- Последний этап – достаньте краник из посадочного места.
Ремонтировать изношенный краник не имеет смысла, т.к. Вы не сможете добиться идеального прилегания элементов друг к другу. Лучший вариант ремонта в этом случае – установка регулятора нового образца. Плохая отзывчивость регулятора температуры может быть вызвана проведенной работой. Поэтому рекомендуется менять тросик крана отопителя при его растяжении. Также при подобной работе можно заменить патрубки, идущие на радиатор охлаждения. Система отопления – важный элемент в холодное время года, поэтому лучше держать ее в хорошем состоянии.
Трос механизма управления можно оставить старый, но лишь при сохранении его длины. Растянутый элемент не позволит точно регулировать температуру подачи воздуха.
Полезно: Что делать, если не работает печка?
Проверка крана печки
Лучший способ проверки краника на предмет утечек – мокрый ковролин под ногами водителя и пассажира. В первое время изношенная деталь не будет давать о себе знать, но лишь до момента вытекания антифриза под ноги. Не заметить запах антифриза в салоне – сложно.
Механические же поломки дадут о себе знать в момент эксплуатации. Подклинивание регулятора температуры, отсутствие реакции на перемещение ручки, отсутствие натяжки регулятора – явный признак обрыва тросика или поломки пластикового ушка.
Какой кран отопителя выбрать?
Полезное видео:
При износе старой детали логично приобрести ее доработанную версию для недопущения проблемы в будущем. Сейчас в продаже имеются варианты регулятора с металлическими и керамическими деталями. Они более долговечны и не поддаются воздействию температуры. Рассмотрим несколько вариантов:
- Доработанная запчасть от АвтоВАЗ с артикулом 21080-810115000 доступна в магазинах по цене от 180 до 250 рублей. Низкая цена, наличие металлических элементов, качество среднее;
- Керамический краник от фирмы Лузар с артикулом 2108-8101150 продается по цене от 300 до 500 рублей. Качество высокое, керамические элементы, средняя цена;
- Фирма Tsn-Цитрон по артикулу 8.5.2 предлагает бюджетный вариант за 170 рублей. Качество среднее. Присутствуют металлические элементы.
Рекомендуем не экономить на покупке нового элемента системы отопления, т.к. его неожиданный выход из строя принесет массу проблем.
